Linux Software Raid - MDADM開機磁碟

前言

    為了資料的安全Raid一直是必要的手段，高階伺服器使用Raid Card固然方便效能也較好，但價格也相對來說較高，隨著時代的進步，Linux上的Software Raid安裝也越來越便利，在預算有限又想要有Raid功能的話可以嘗試看看Software Raid，由於是使用CPU+OS來做Raid，效能上有一定程度的影響是必然的，但如果你都能接受使用Synology/QNAP這種NAS設備，那你應該也會能夠接受Software Raid，畢竟原理是一樣的。

安裝步驟

一、安裝媒體準備

    為了方便截圖，我使用最新版的Fedora 40來Demo，CentOS / Rocky / Oracle 等Redhat Like的OS安裝方式應該也一樣，Ubuntu / Debian 系我改天如果有空再來做(看心情 囧)。

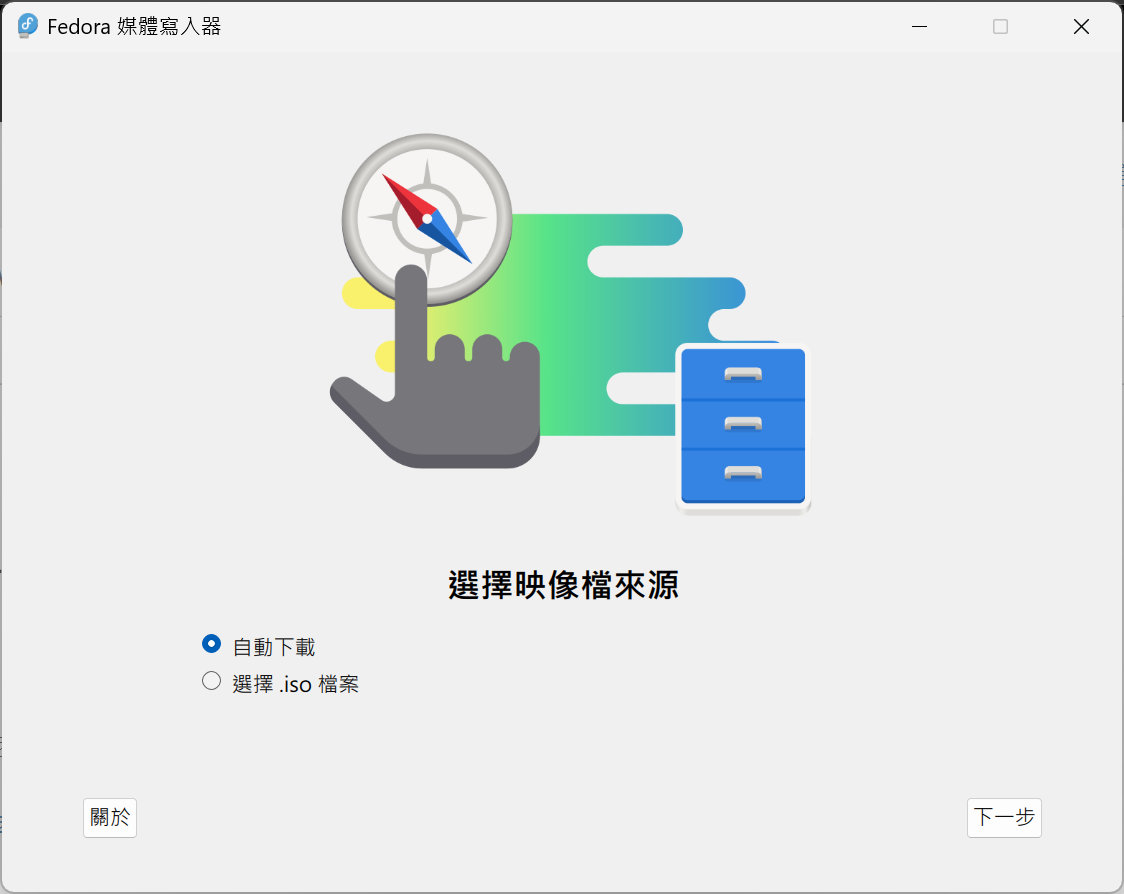

    至 https://fedoraproject.org/workstation/download 下載安裝Fedora Media Writer來製作USB安裝媒體，以下就不贅述了。


二、使用USB安裝媒體開機安裝OS

    以下Demo是基於UEFI+GPT的環境，Legacy Bios上會有部分不同操作會稍微複雜一點，在這裡我就先不展示了。(一樣看哪天有心情再說 囧)

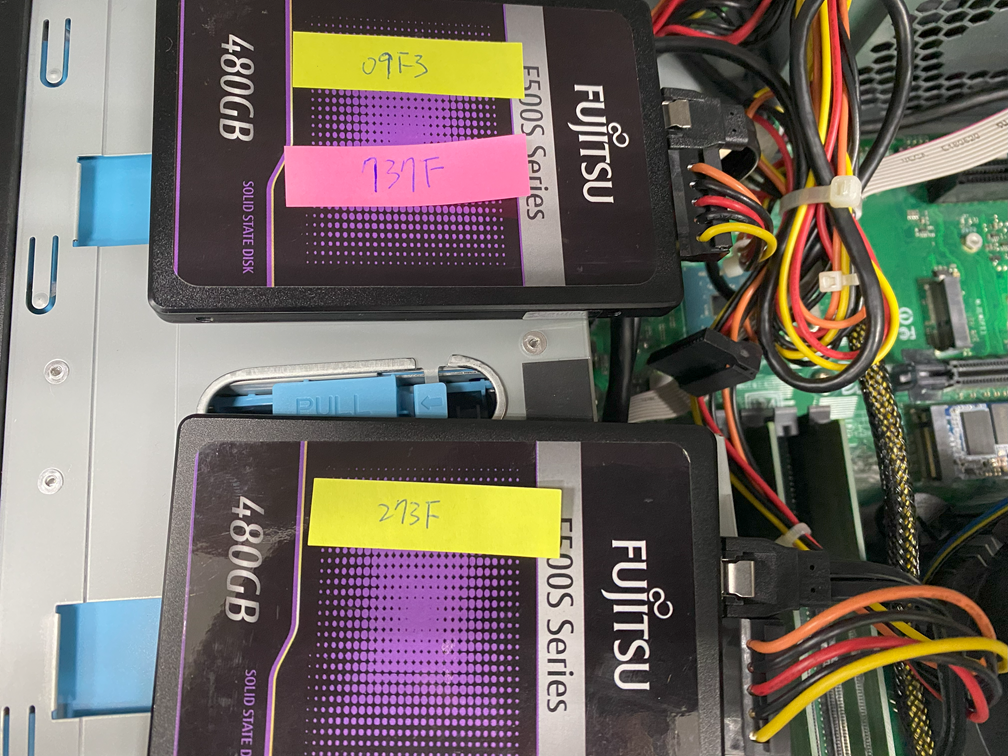

    首先找兩顆HDD，先把資料清空後接上(這張圖以後還會用到，先記得有這件事)，使用上面做好的USB開機 。

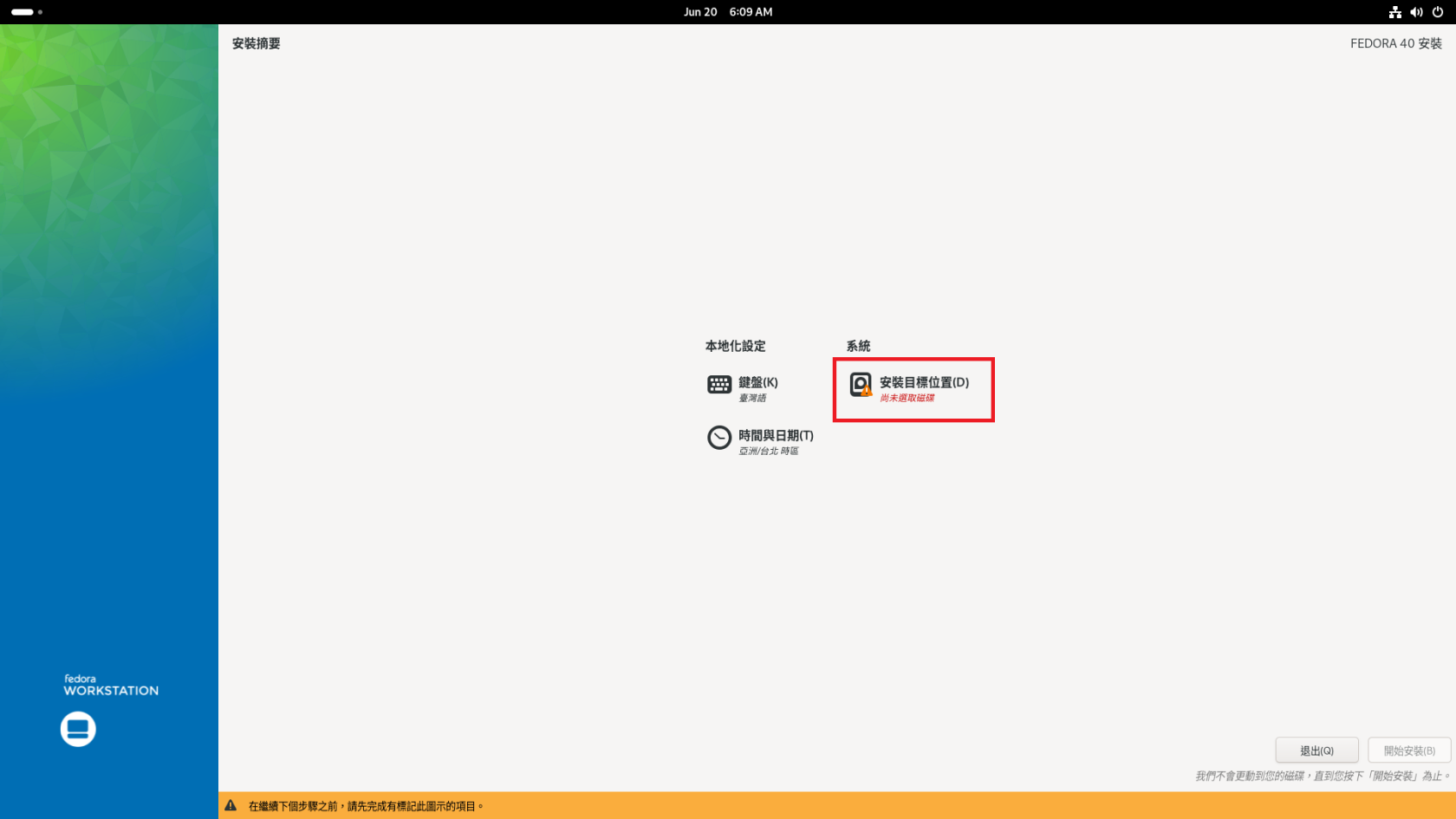

選擇要安裝的位置。

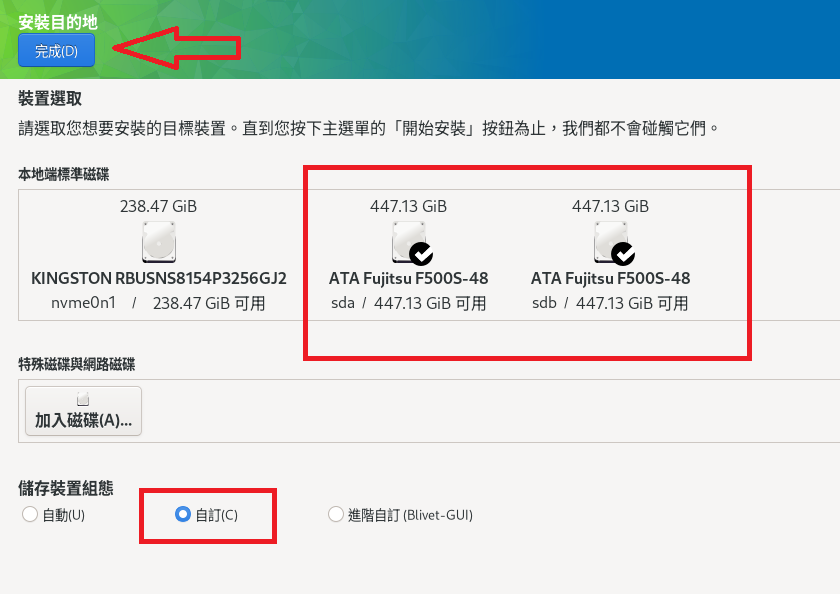

點選剛剛接上的兩顆HDD，自訂組態選完成。

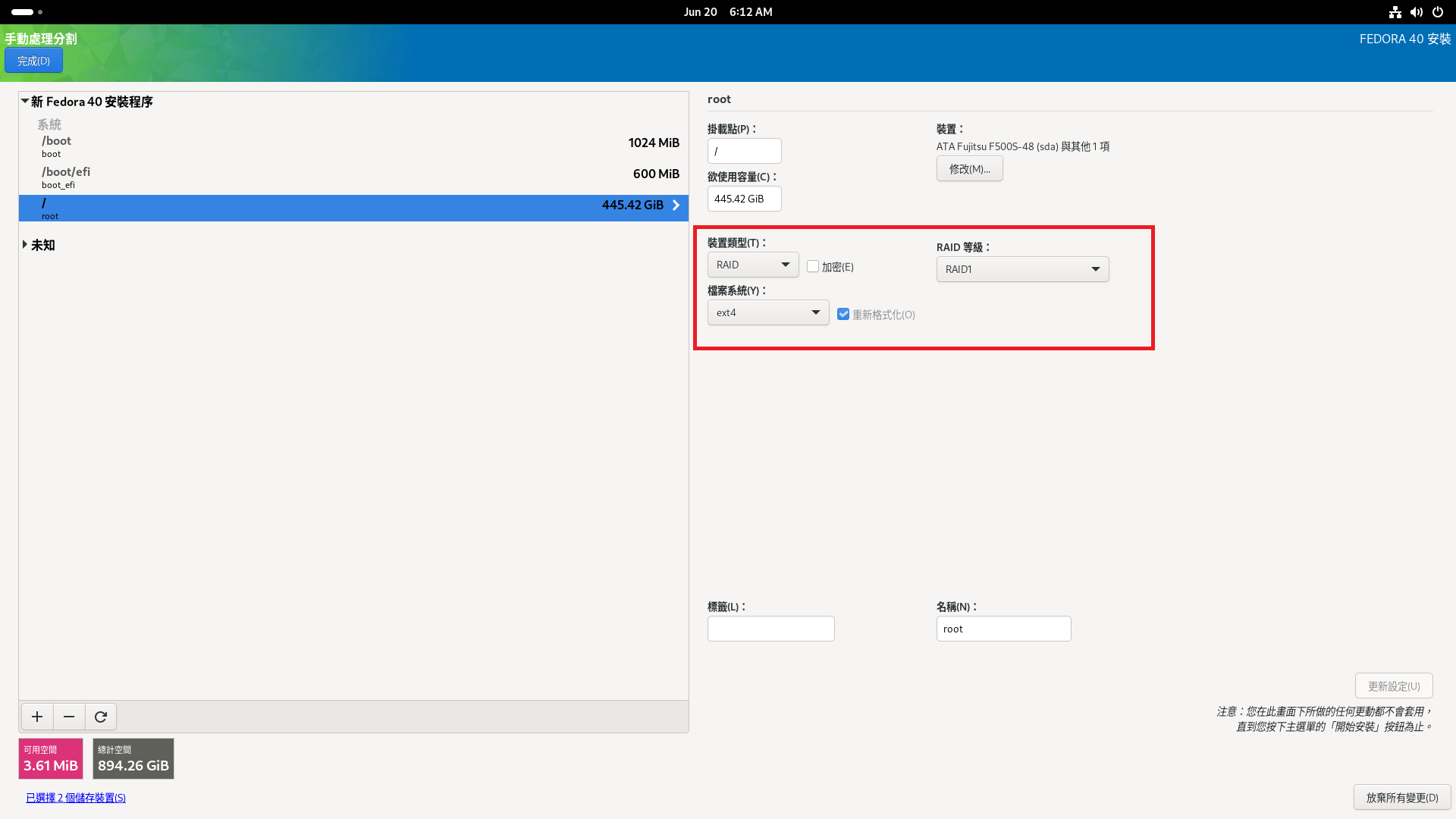

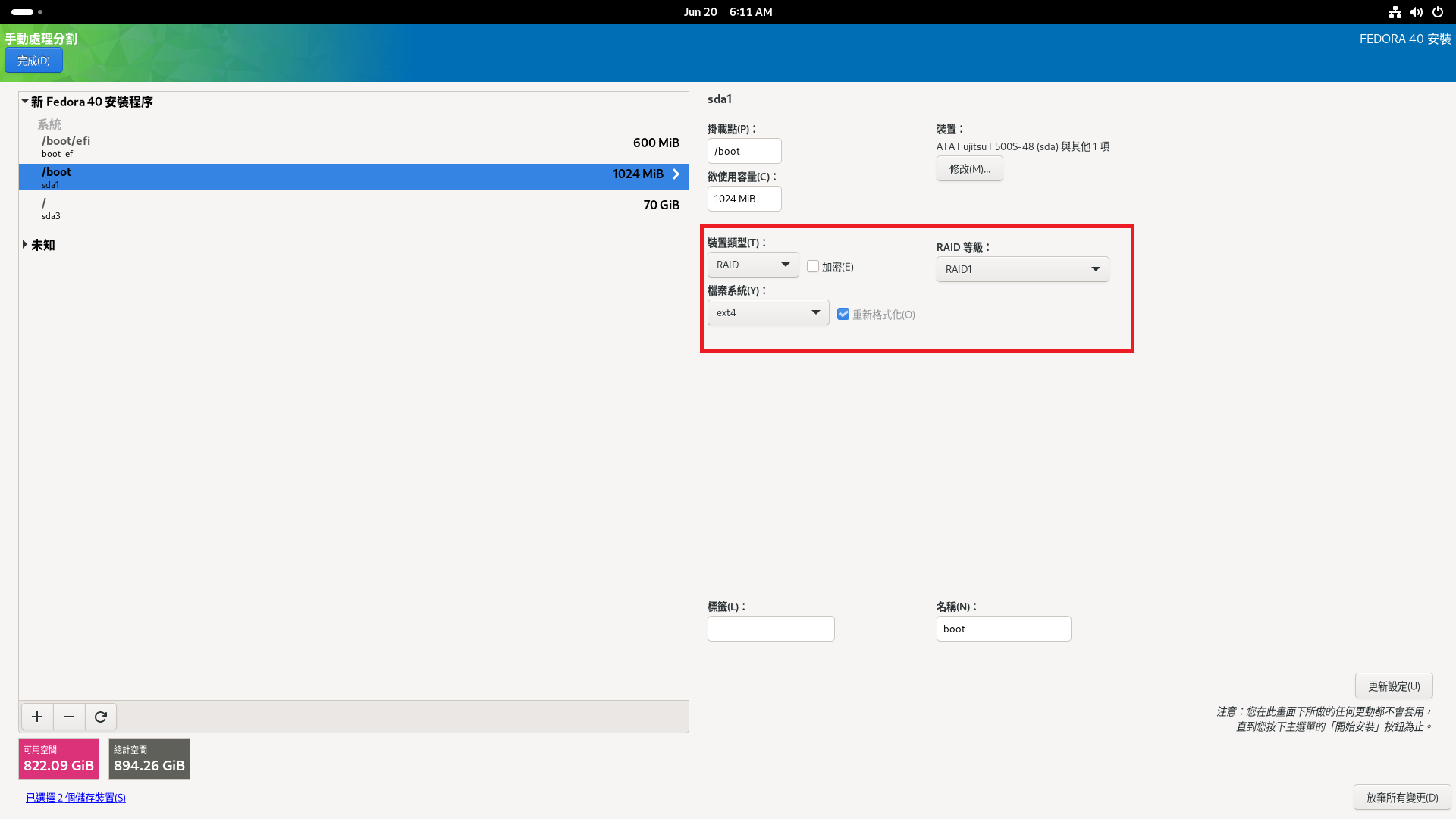

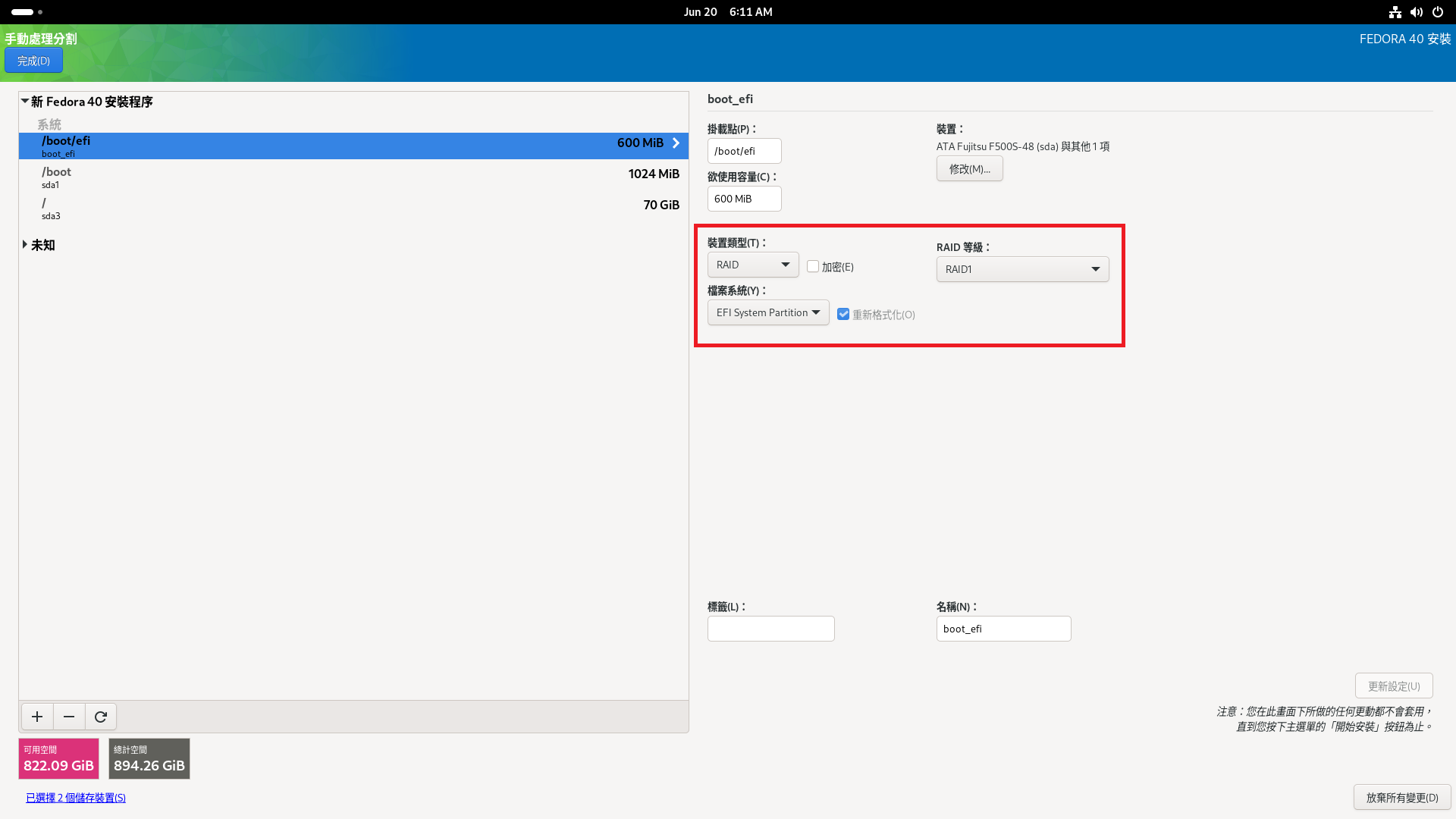

修改每個Partition的裝置類型，全都改為RAID，改完之後點"完成"下一步

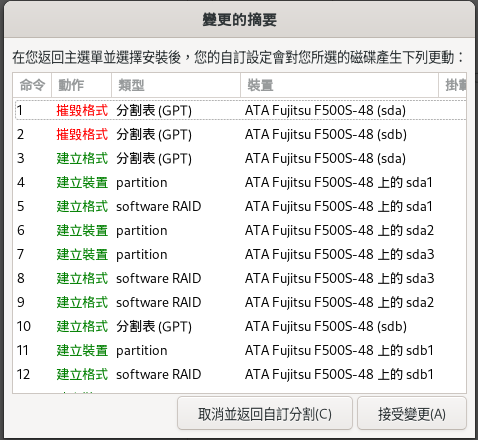

確認變更

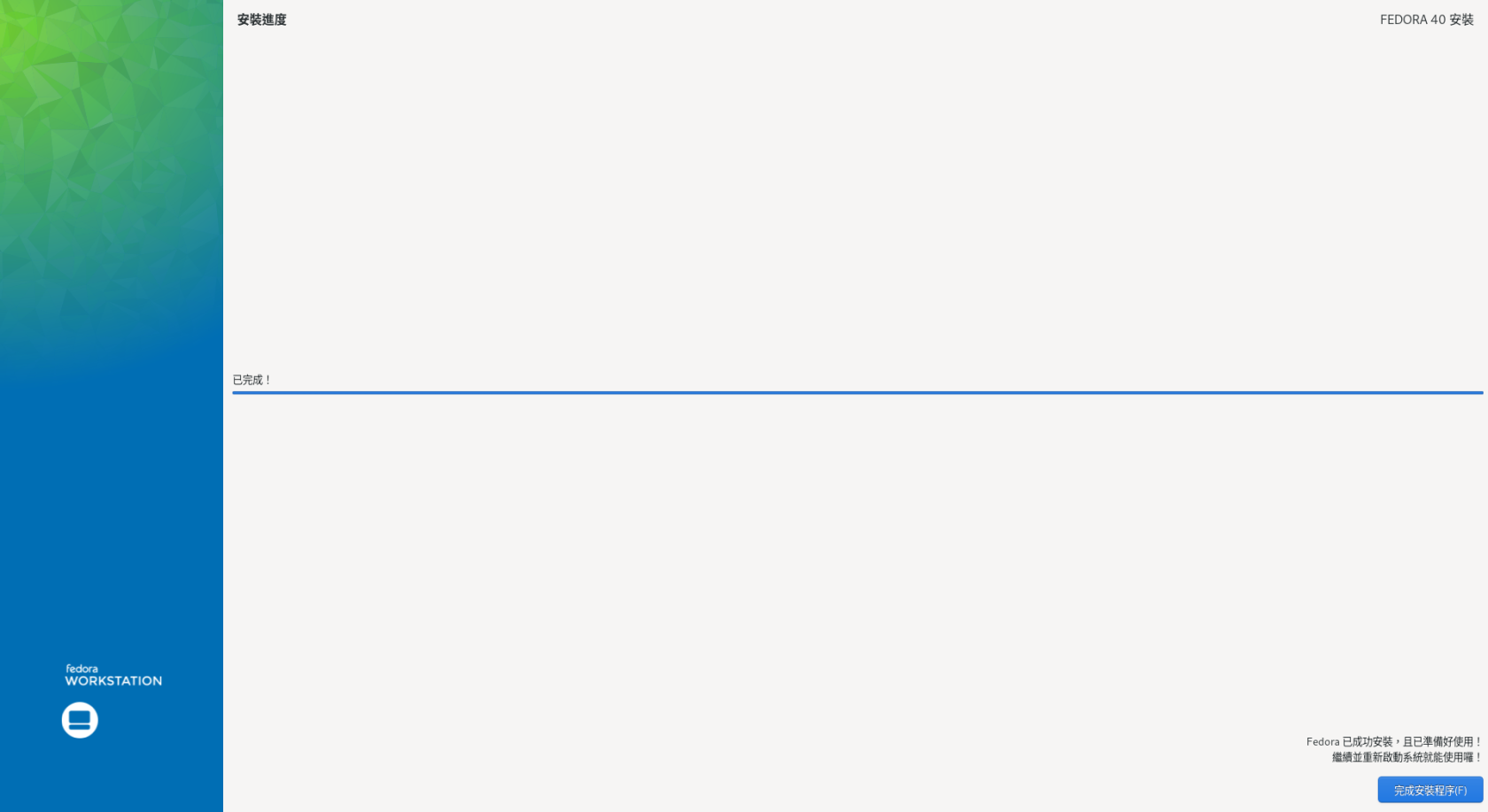

開始安裝，就完成了 << 全文完 >> (開玩笑的)

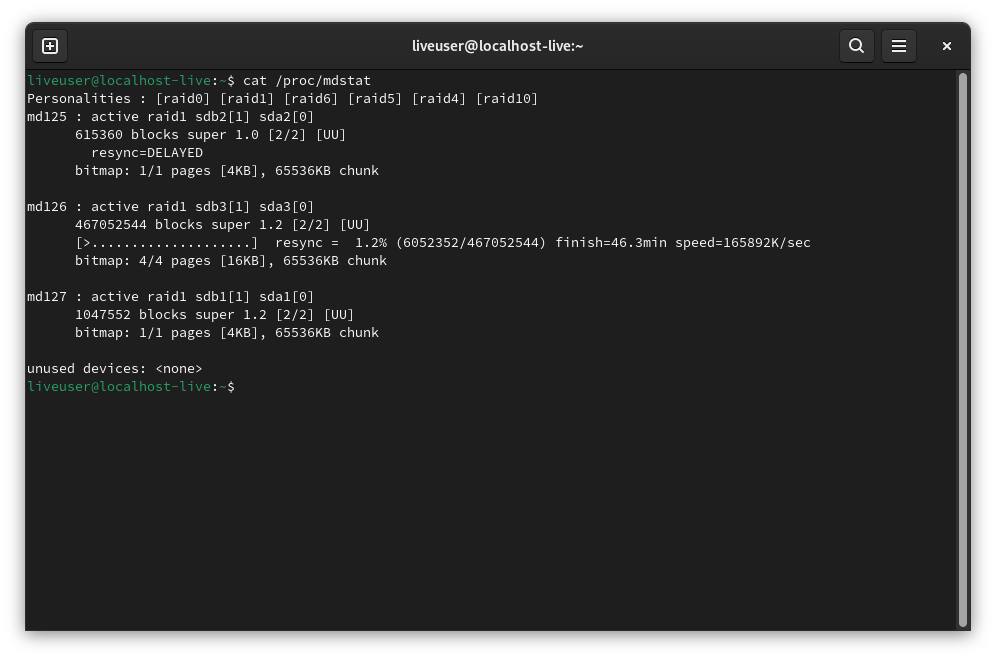

此時如果先不要重新啟動，在Terminal中就可以看到Mirror正在進行中，不過不用管他直接重開機即可


確認Raid狀態

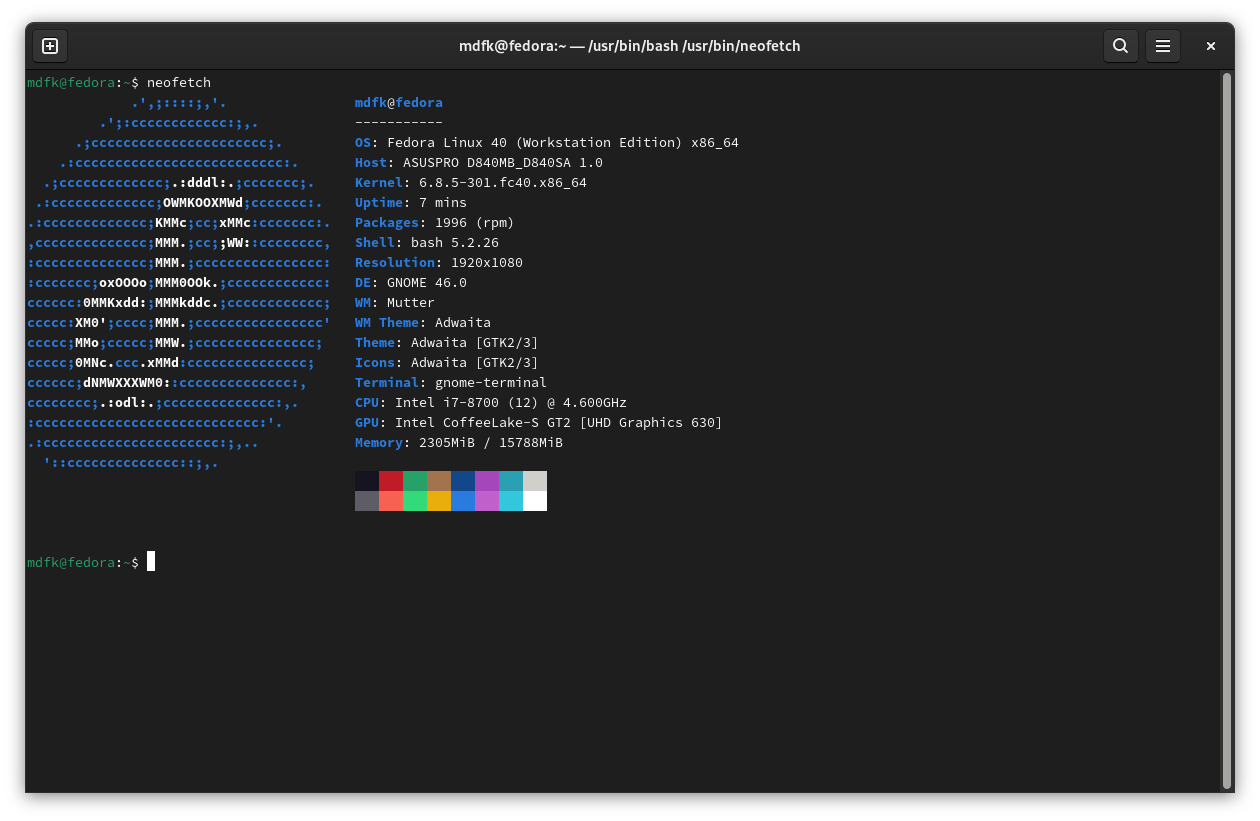

    安裝完成後，開機進入OS (請記得把USB拔掉......) ，來看一下我的Demo環境狀態

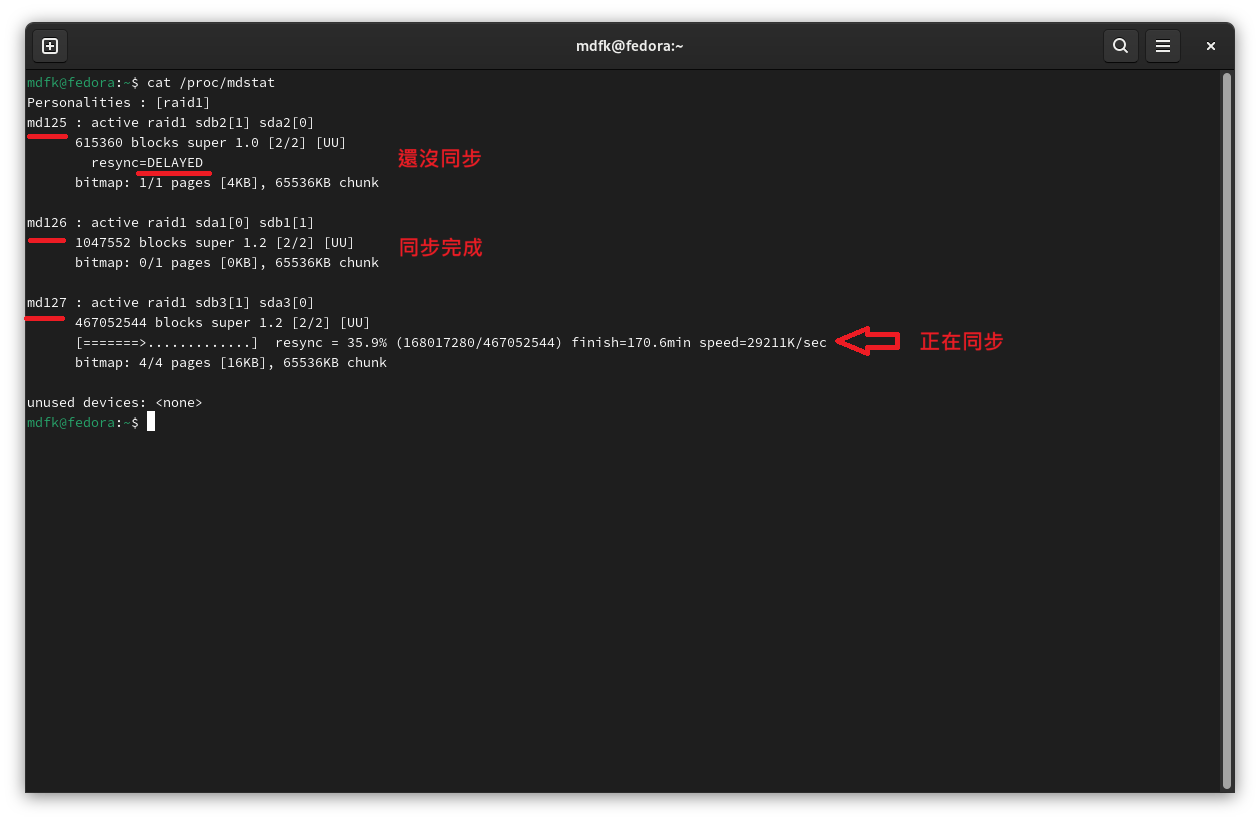

透過下面指令來確認Raid狀態，以下圖來說可知道md126已同步完成，md127正在同步、md125尚未開始同步

cat /proc/mdstat

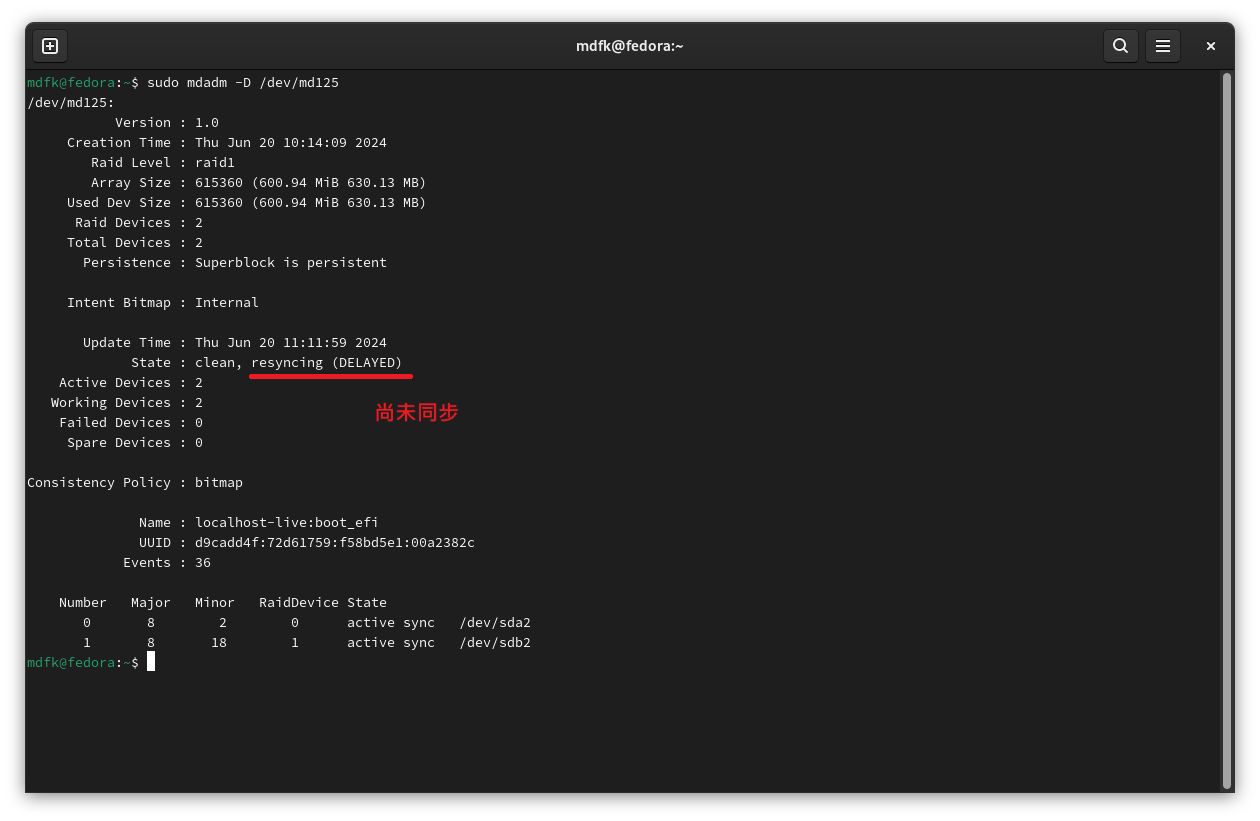

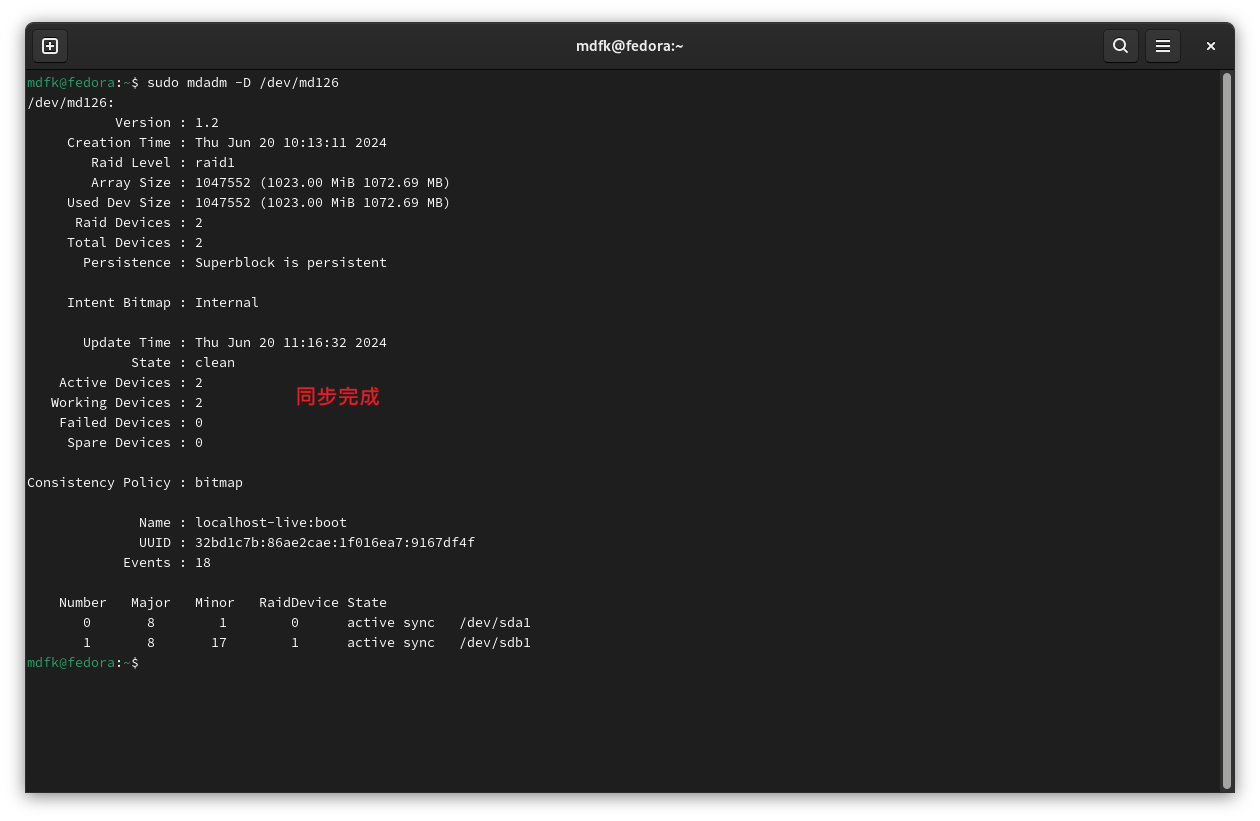

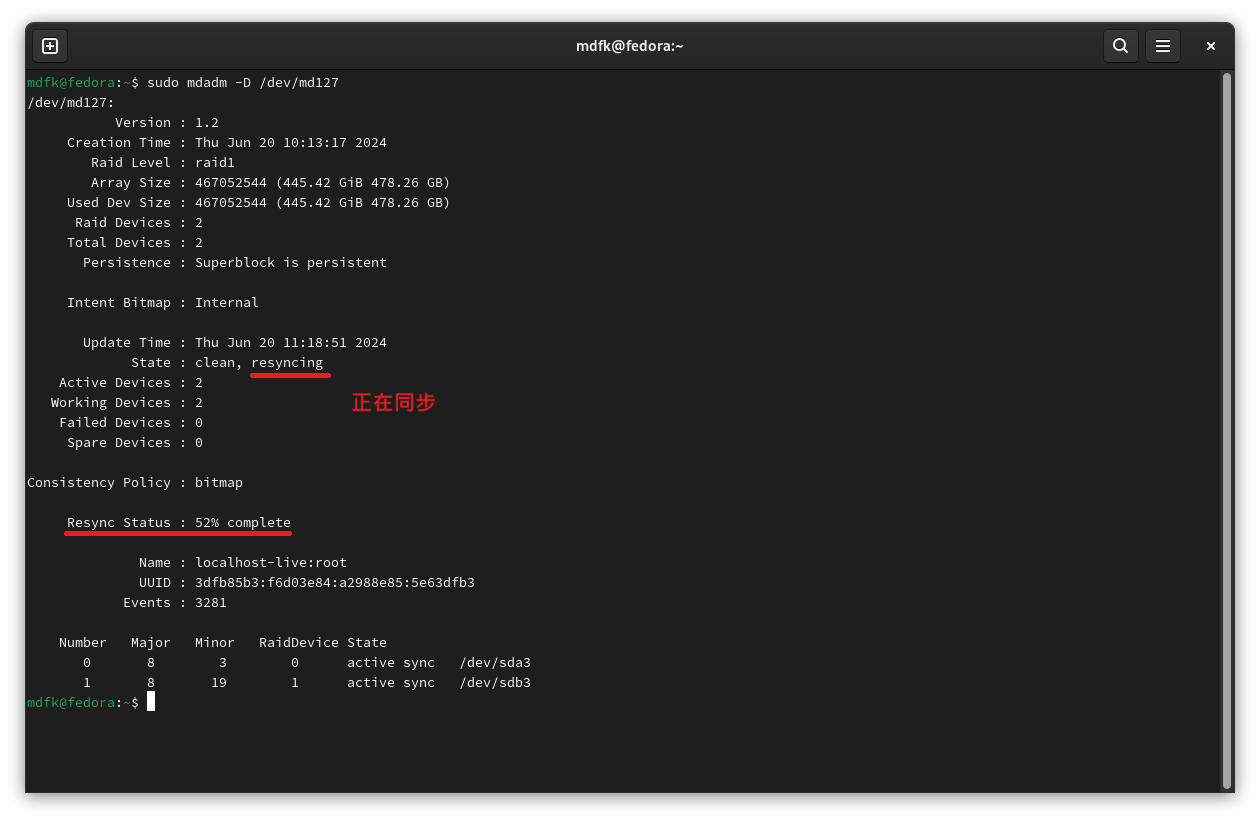

透過以下指令可確認各md的狀態

mdadm -D /dev/mdxxx

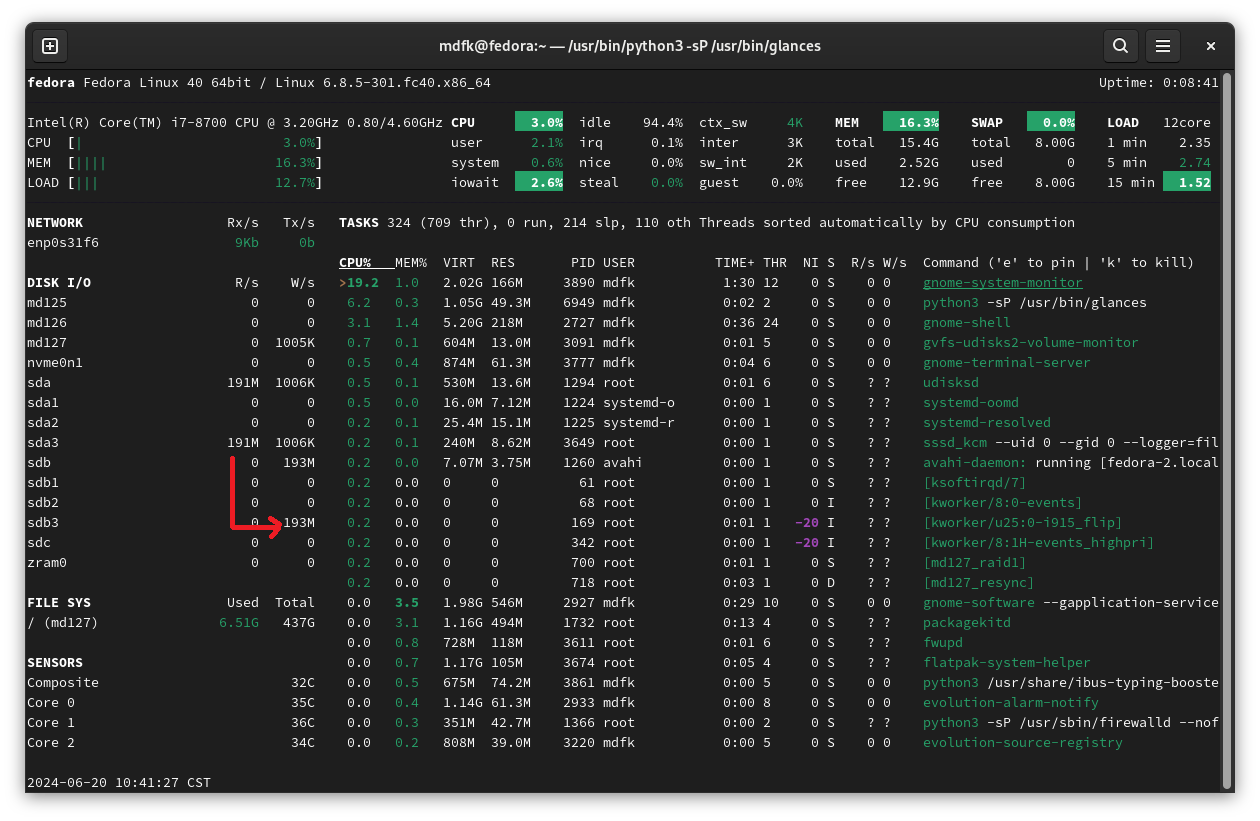

透過glances也可確認到抄寫的狀態

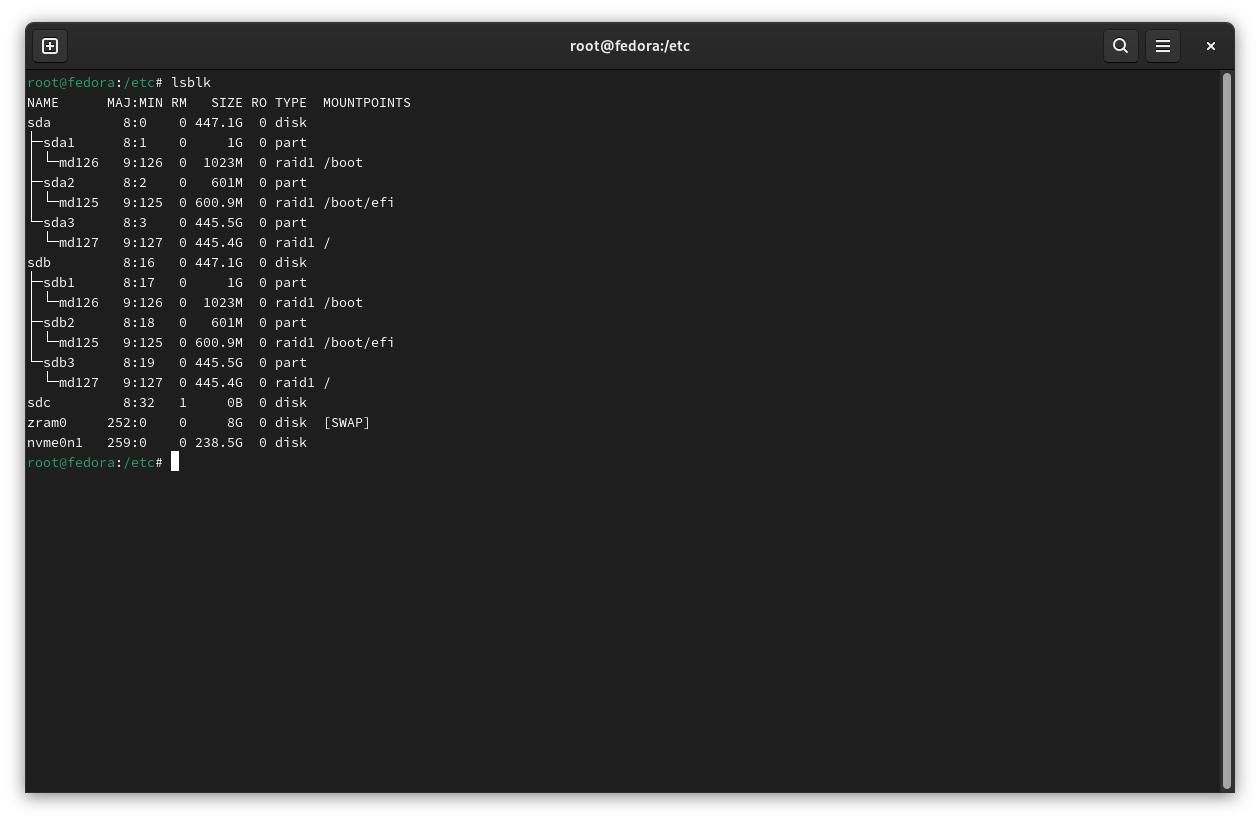

LSBLK狀態

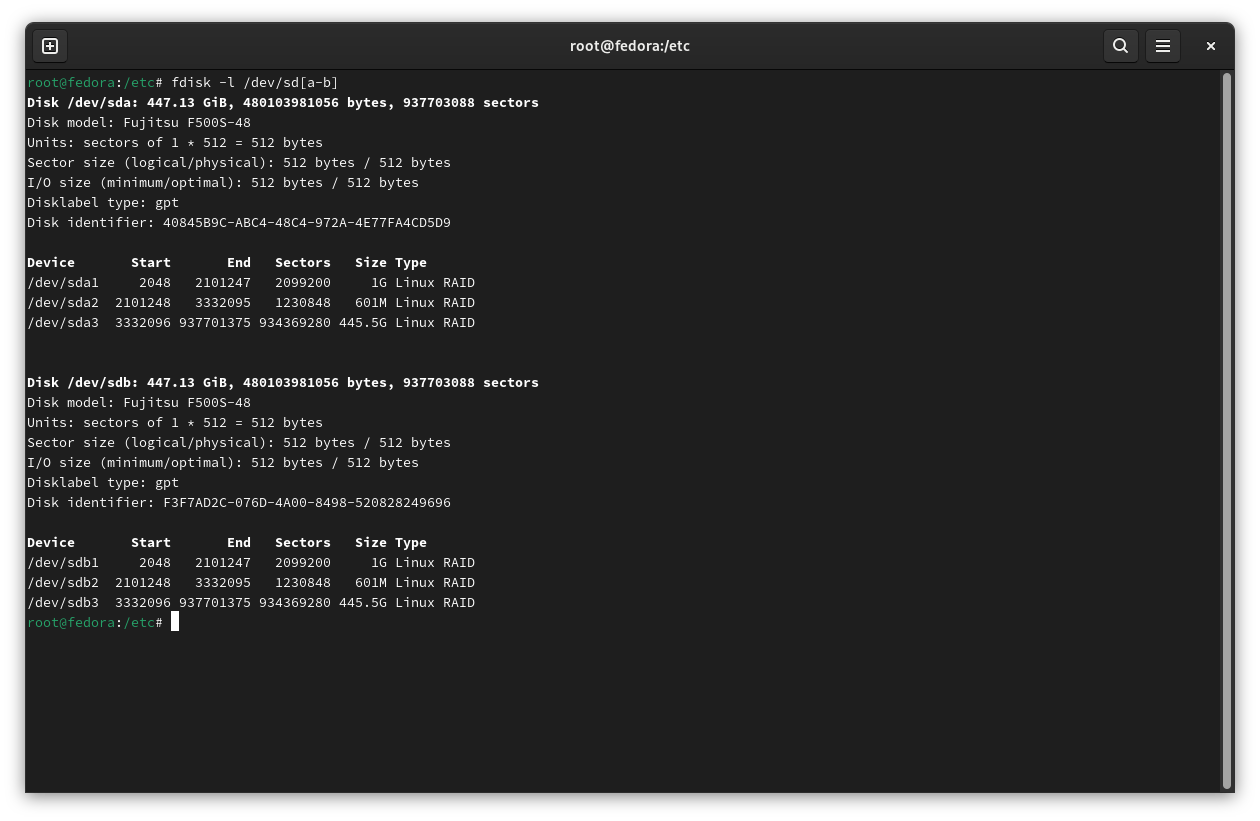

FDISK狀態

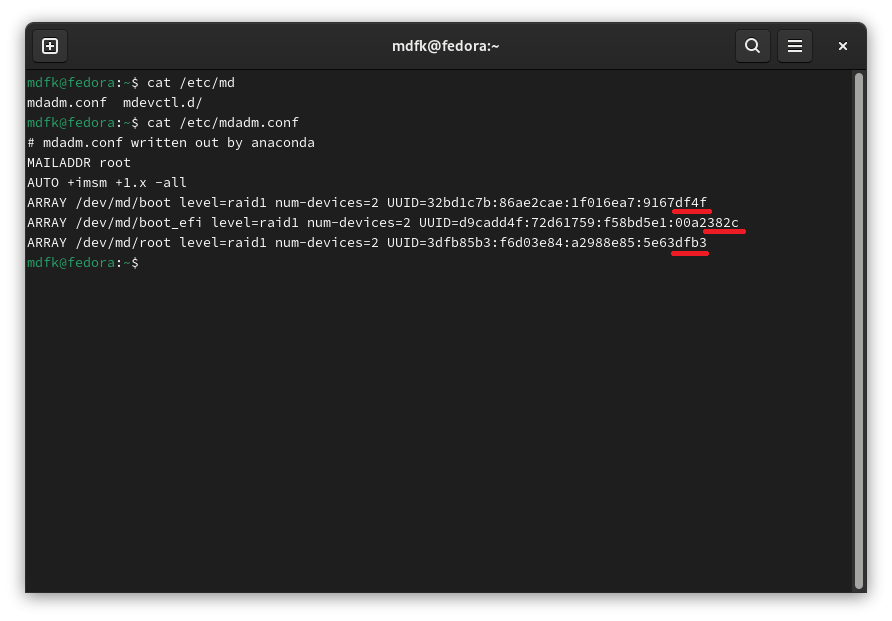

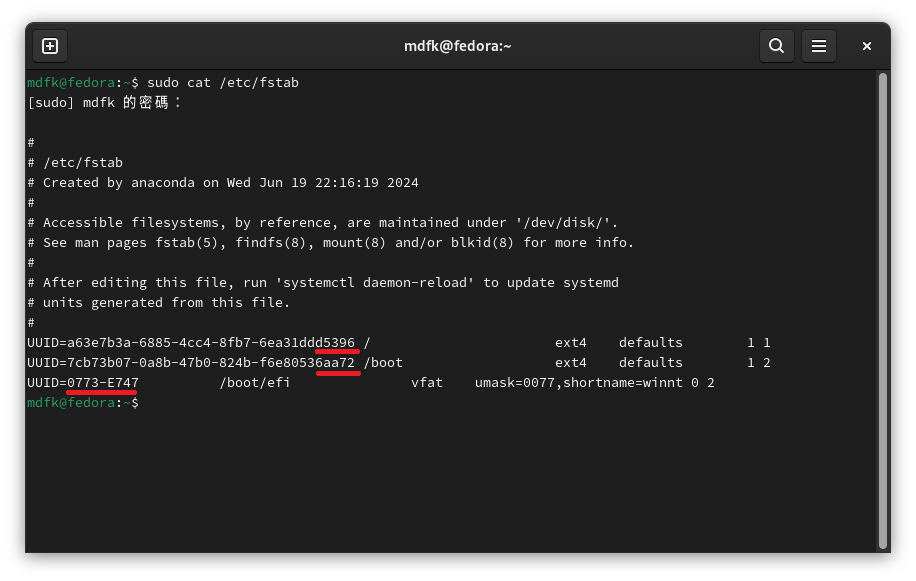

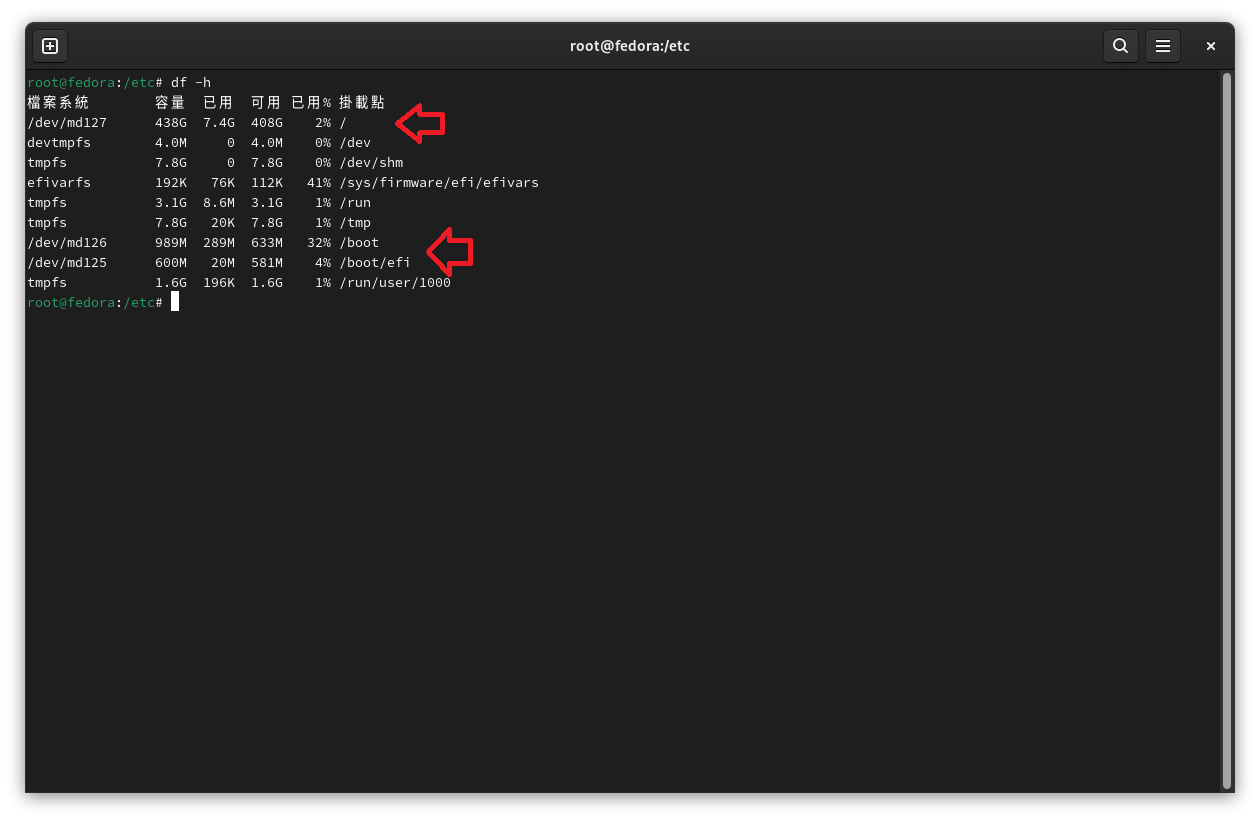

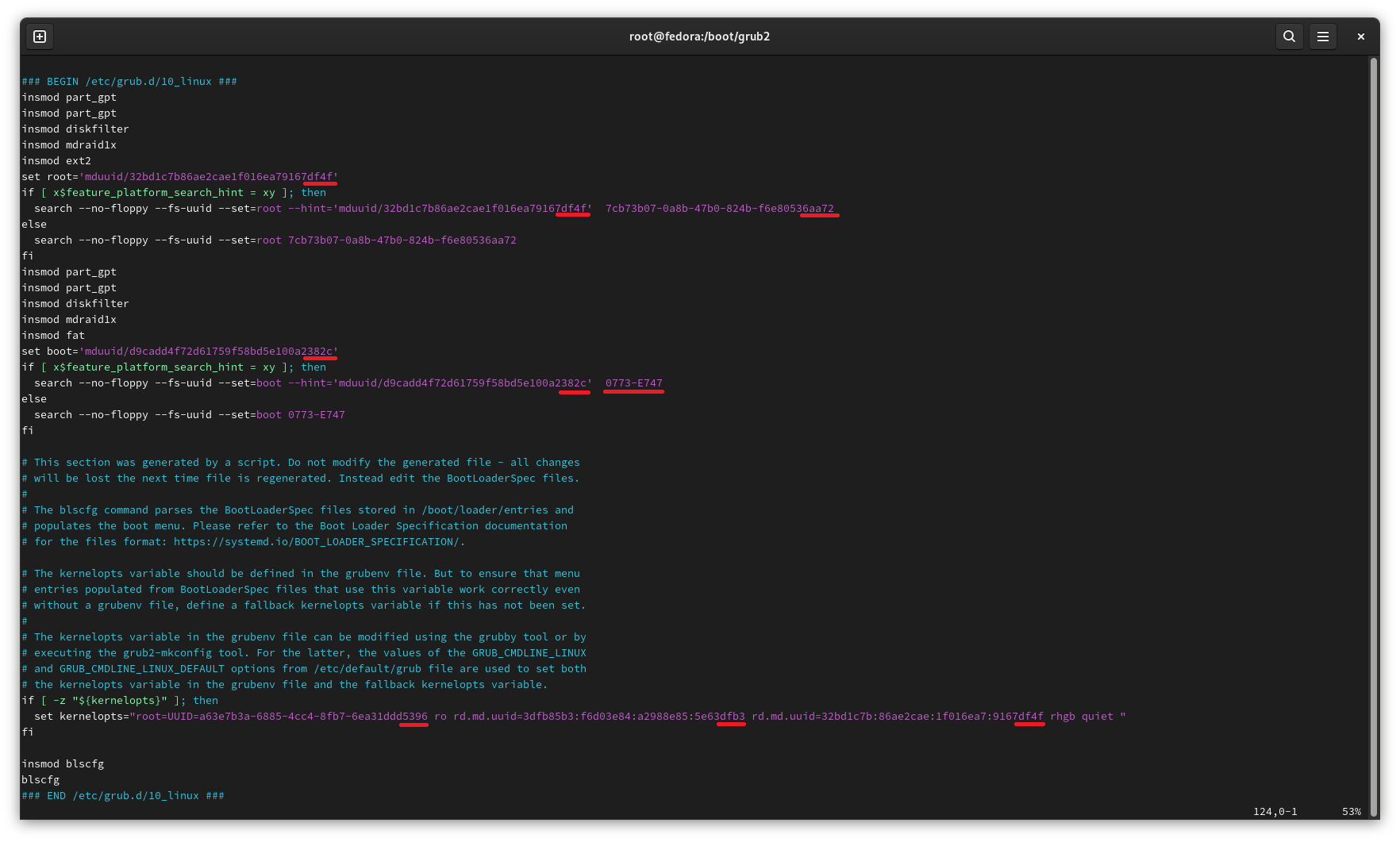

DF、FSTAB、mdadm.conf、BLKID 、grub.cfg 相關資訊

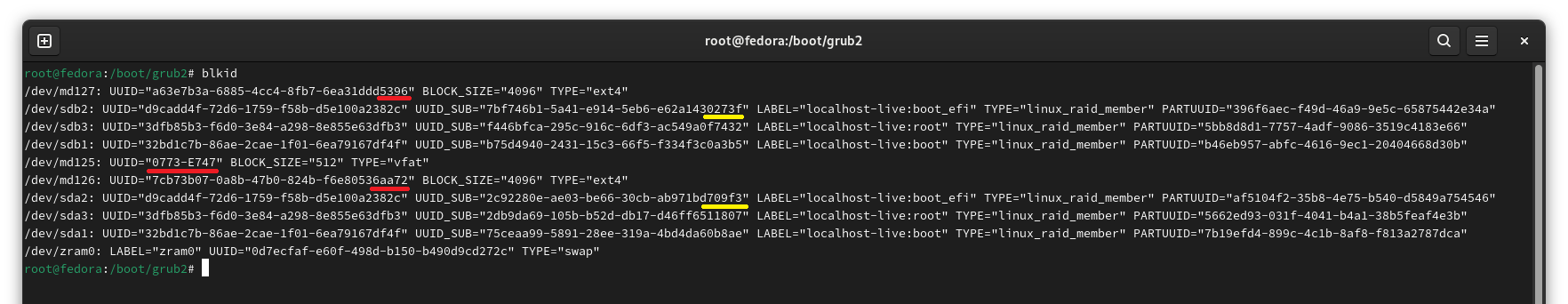

觀察上BLKID與grub.cfg就可以知道，sda1、sdb1的UUID都是df4f，sda2、sdb2的UUID都是382c，sda3、sdb3的UUID都是dfb3，但sda、sdb的UUID_SUB不同(如黃線)，記得上面那張實體硬碟圖嗎 ? 我在上面依照 sda2 (09f3)、sdb2 (273f)標註了UUID_SUB，讀者可以對照上面那張圖來確認一下。

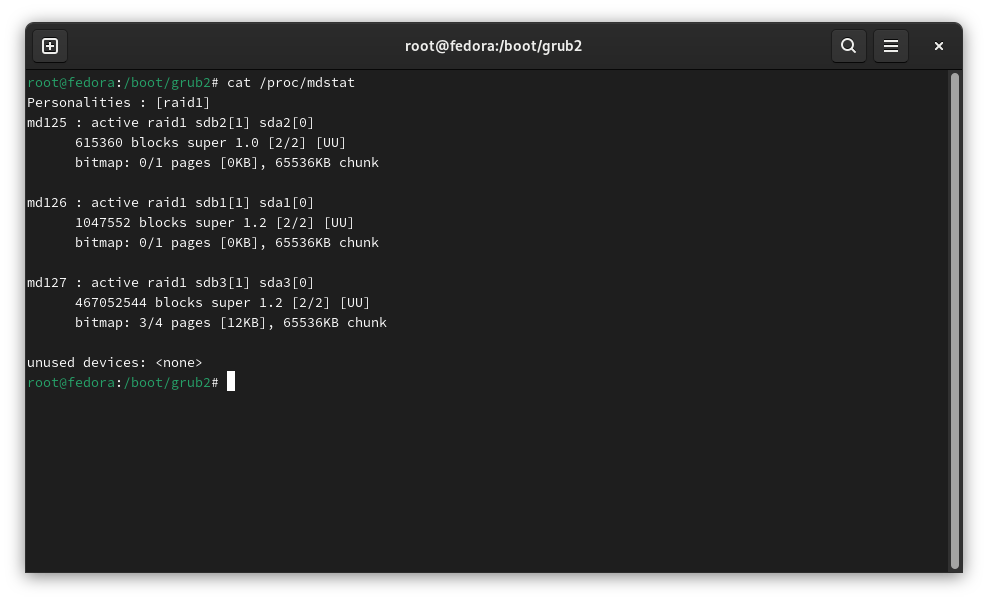

好了，我們確認完這些事之後，再次確認一下 mdstat，等待同步完成後我們就可以進行後續的測試了


讀寫測試

    同步好之後，我們來做一下讀寫測試

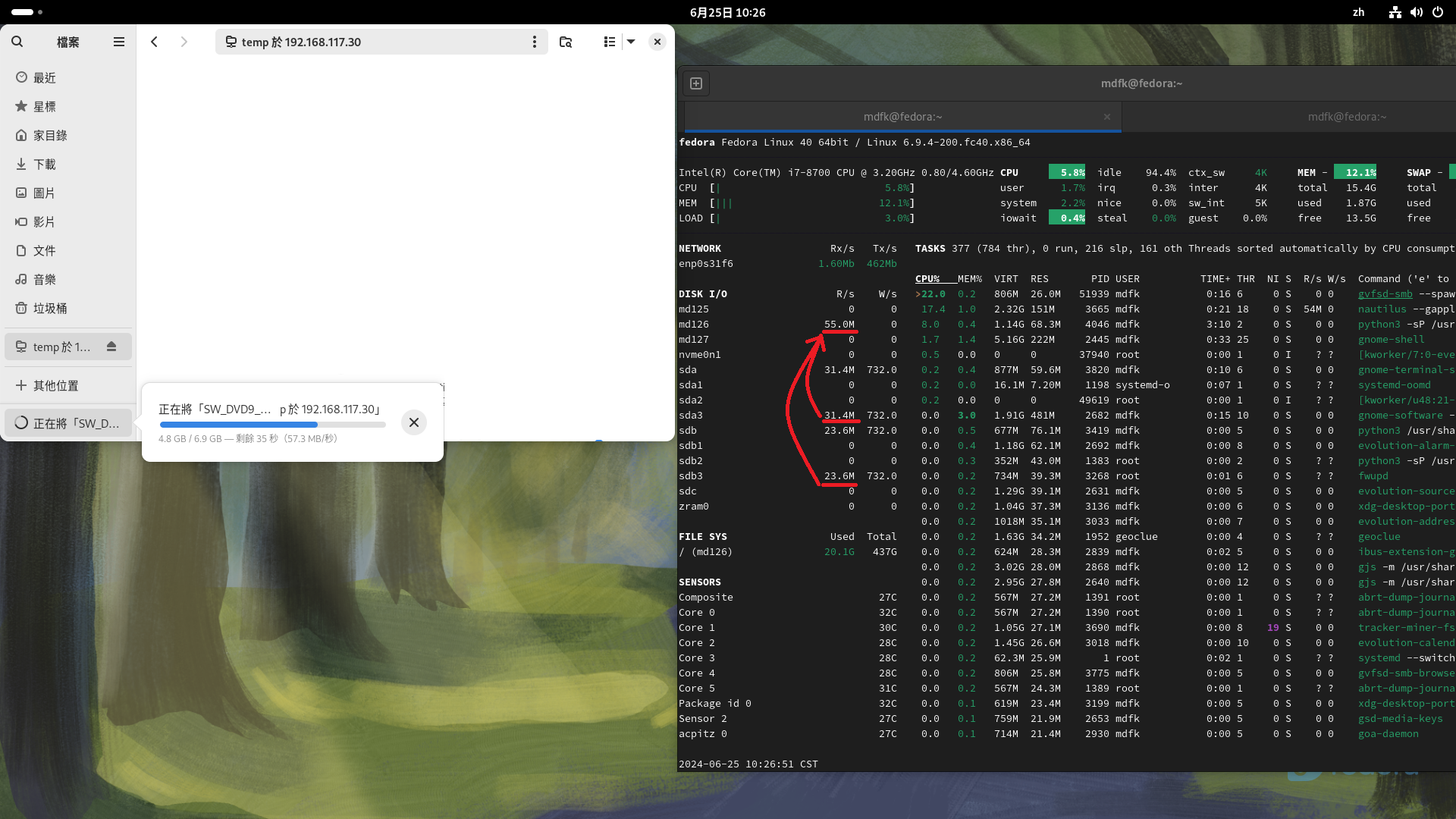

    讀取測試，由下圖可見兩顆磁碟會同時讀取

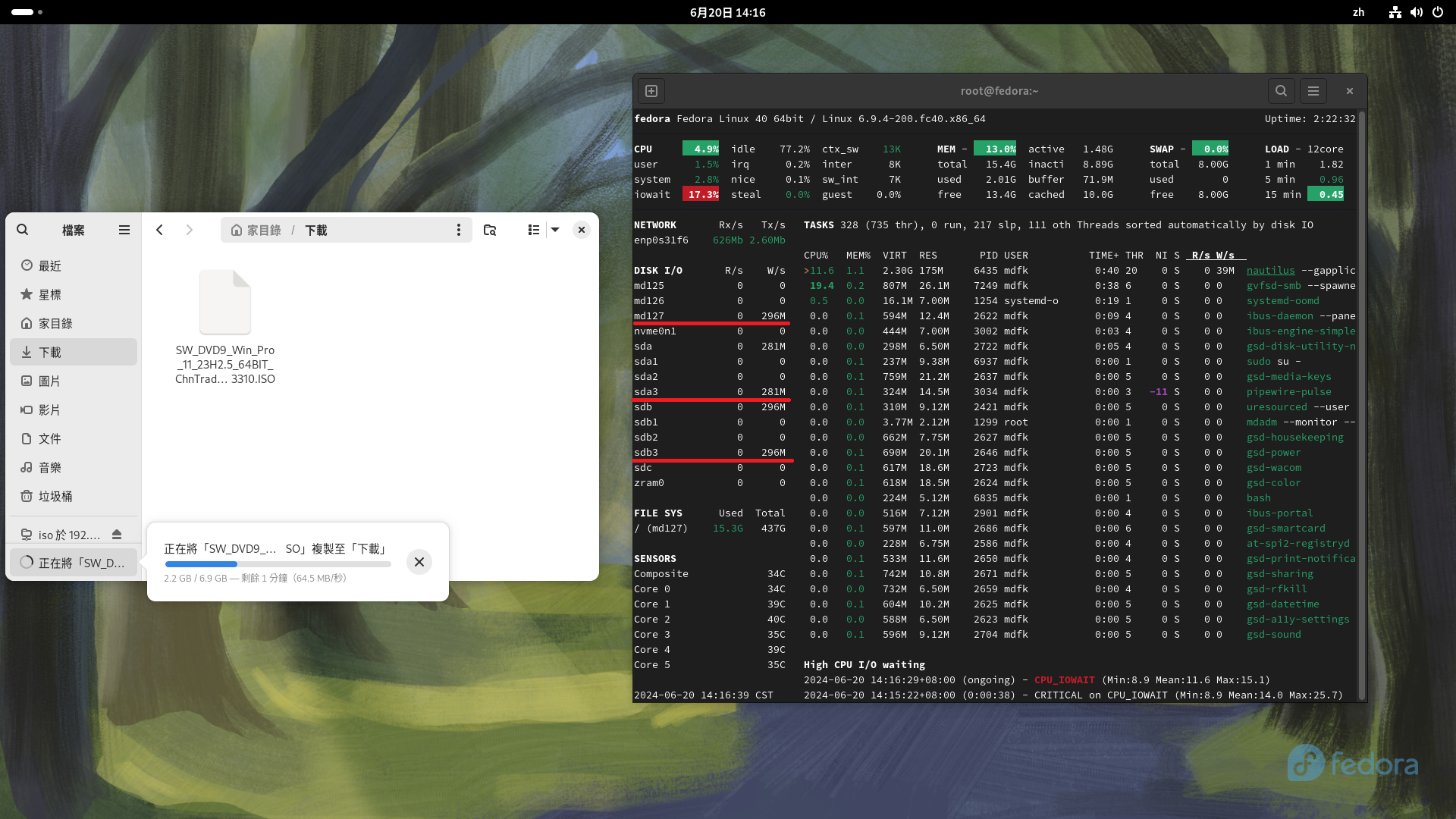

    寫入測試，由下圖明顯可以看到資料寫入時 sda與sdb同時寫入


手動移除磁碟測試

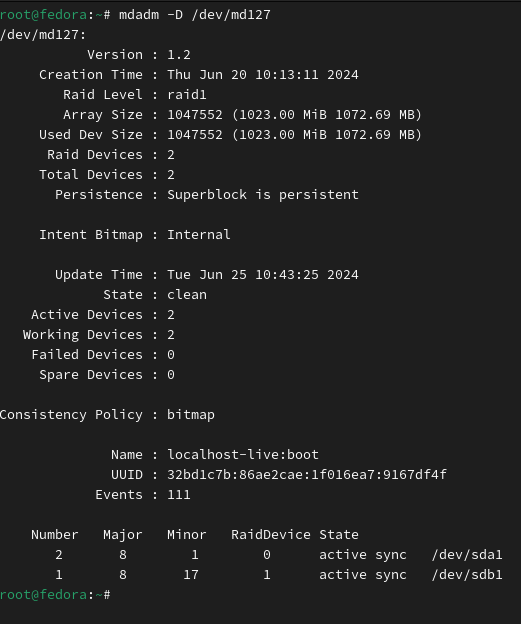

來看看如何手動將磁碟退出與加入Raid，首先先看一下Raid狀態

mdadm -D /dev/md127

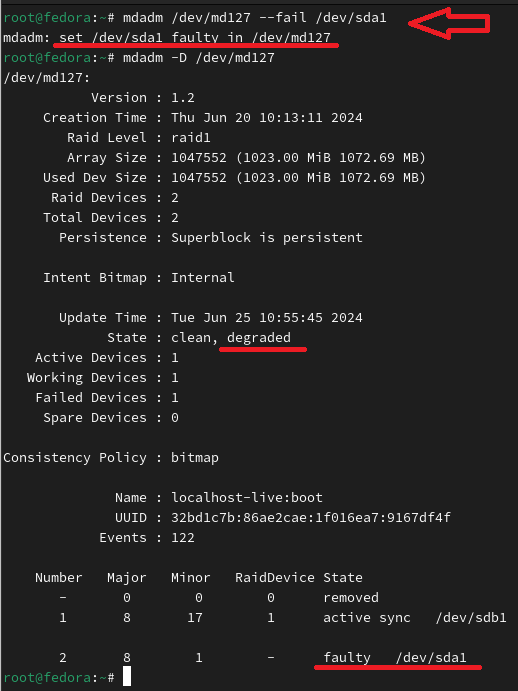

 手動將/dev/sda1變成故障狀態

mdadm /dev/md127 --fail /dev/sda1

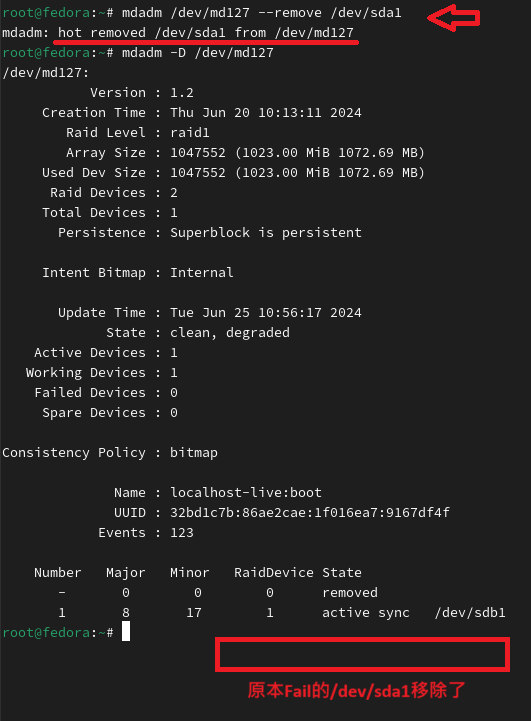

手動將/dev/sda1退出Raid

mdadm /dev/md127 --remove /dev/sda1

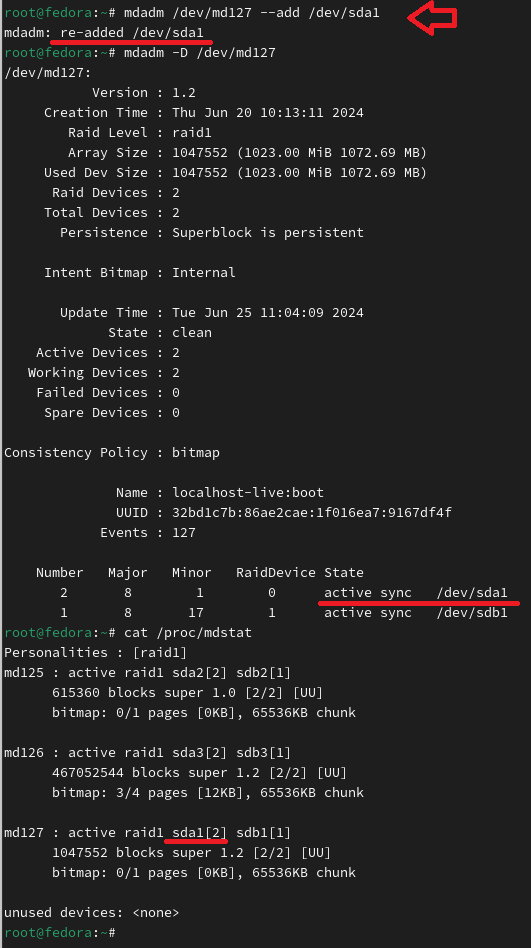

再將/dev/sda1加回/dev/md127

mdadm /dev/md127 --add /dev/md127


由於磁碟不大只有1G，很快就同步完了

Fail Over測試

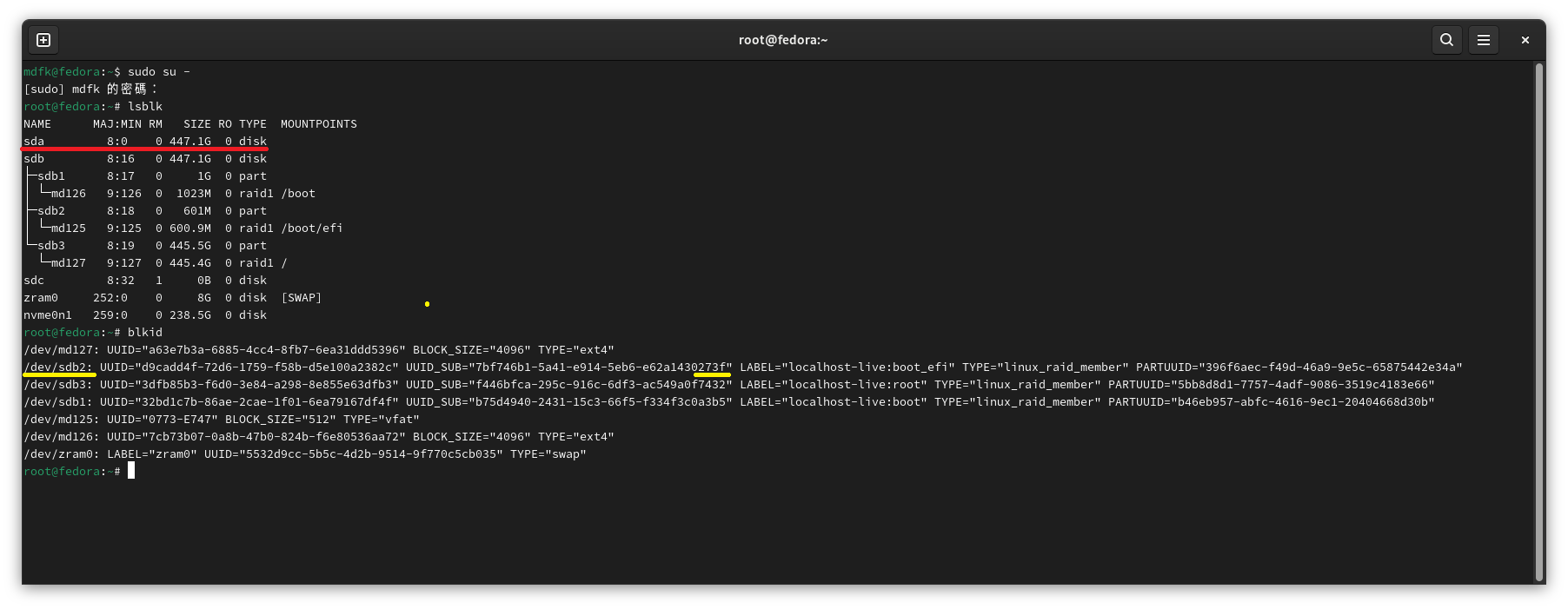

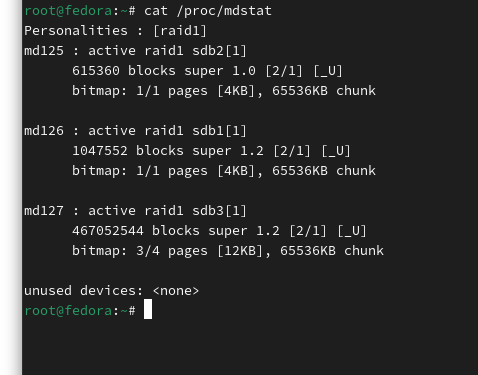

    由於我的demo環境沒有熱插拔，所以我關機後將 sda (09f3) 拔掉後開機，開機後可以看到原本的sdb (273f)現在變成了sda

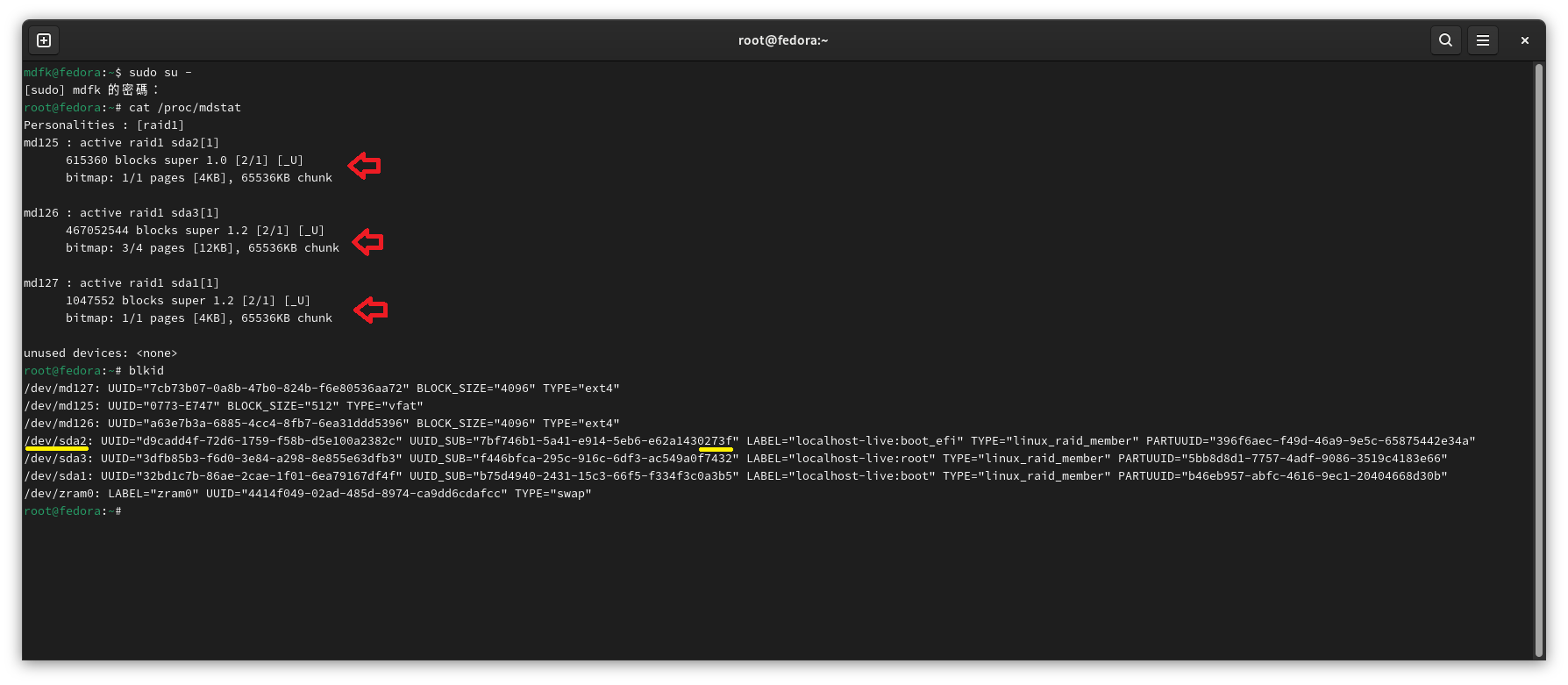

我把原本sda (09f3)這顆HDD清除乾淨後，再關機後插上後開機，可以發現依然可以正常開機沒有問題，但原本的sda(273f)又變成sdb了

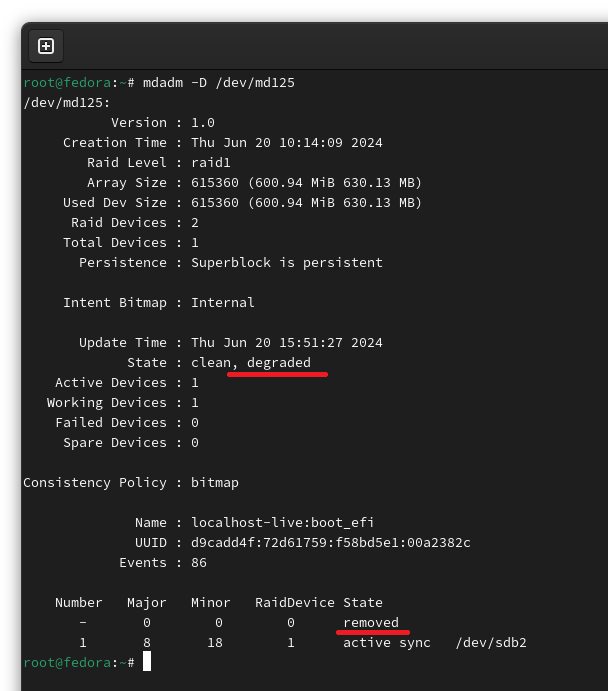

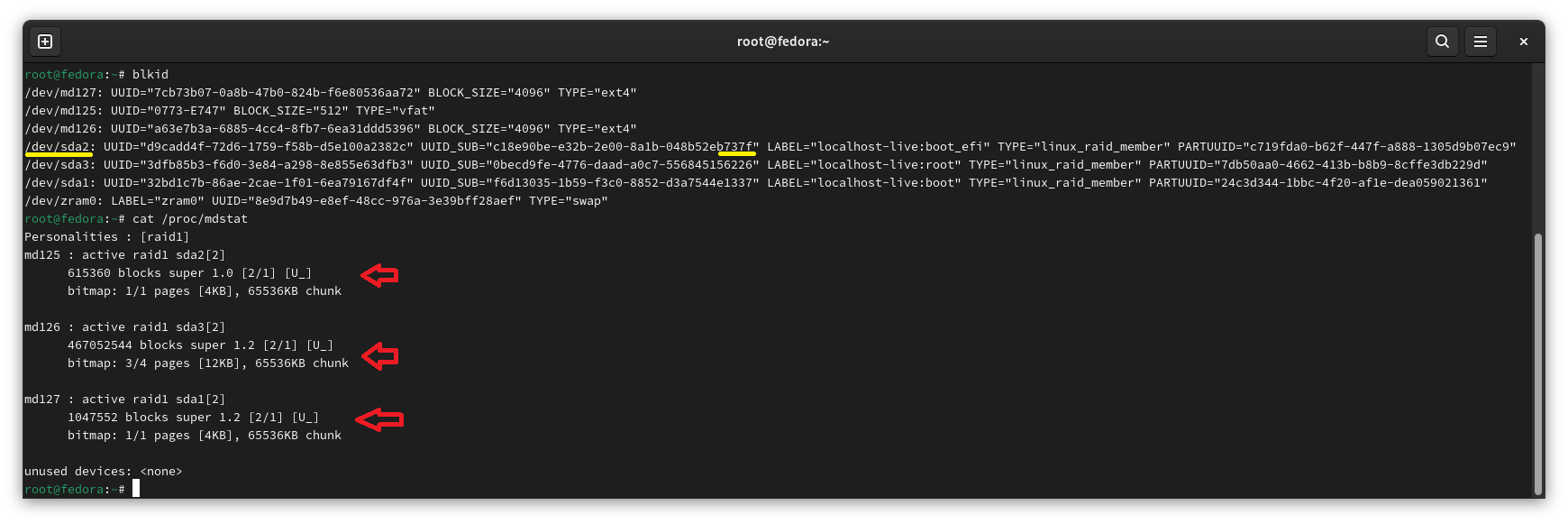

mdadm顯示另一顆HDD為Removed


Raid Rebuid

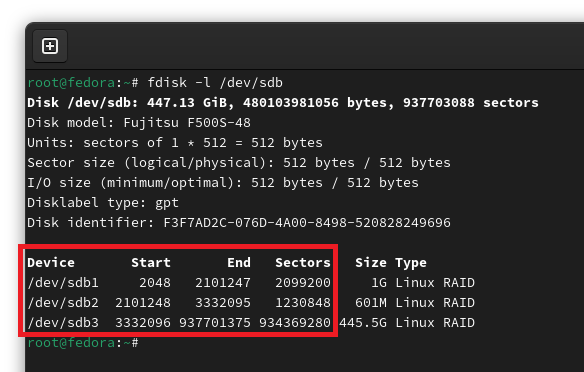

    首先先確認sdb (273f)的fdisk分割，我們要將sda建成一模一樣的狀態

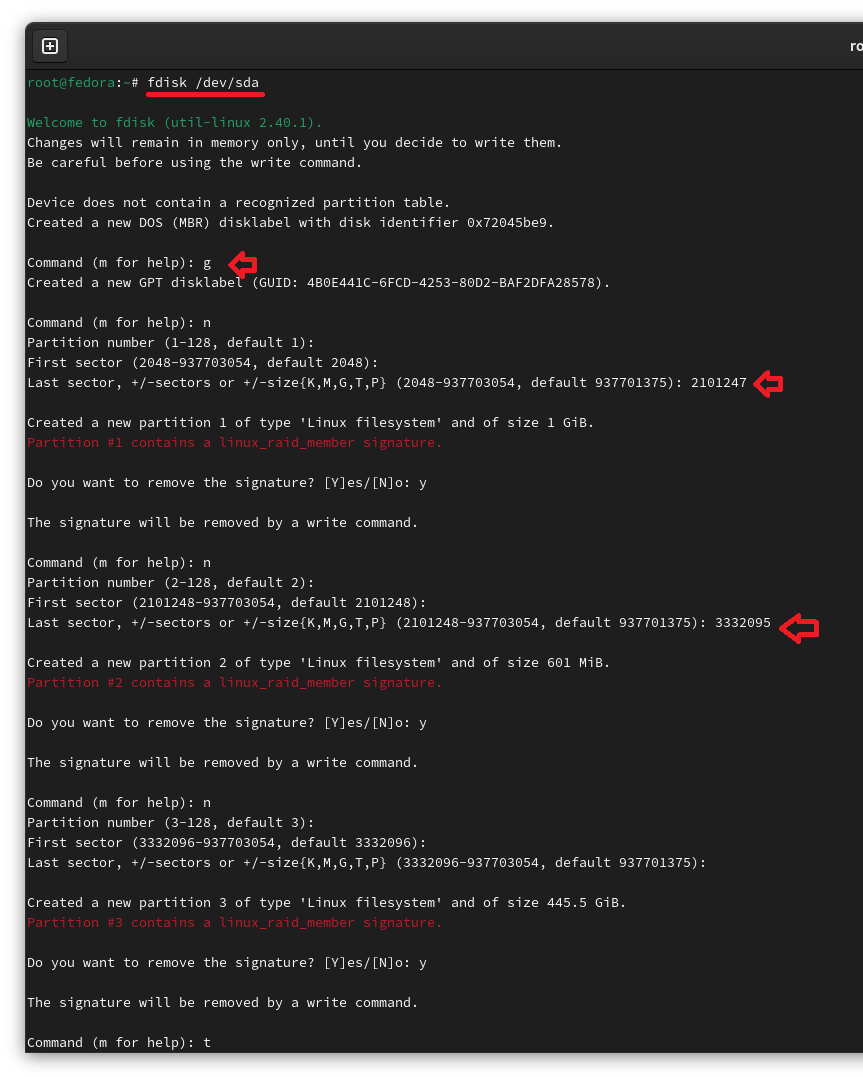

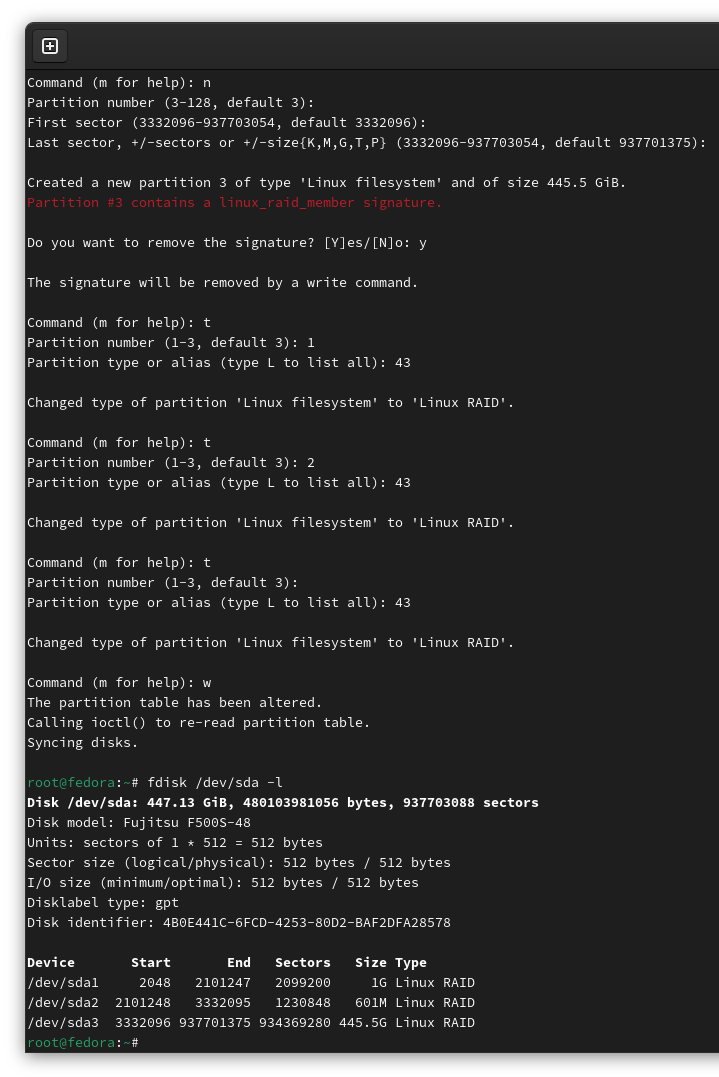

使用fdisk建立分割，並變更磁碟類別

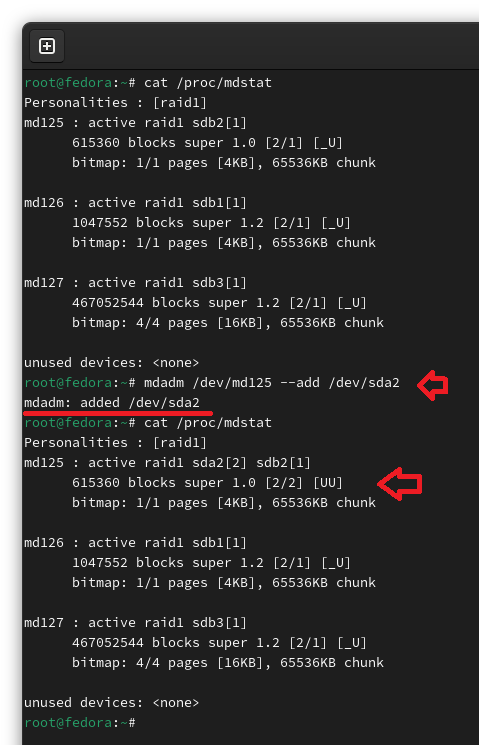

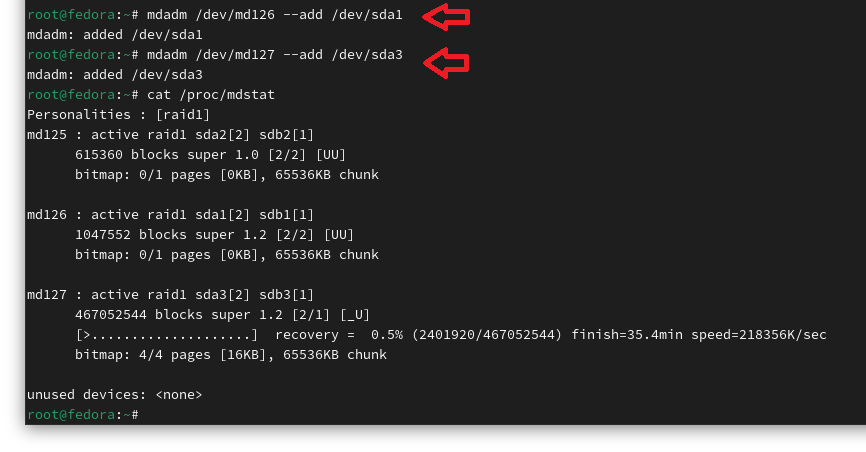

將磁碟重新加入Raid，即會自動Rebuild

partprobe
mdadm /dev/md125 --add /dev/sda2
mdadm /dev/md126 --add /dev/sda1
mdadm /dev/md127 --add /dev/sda3



Raid Rebuid中......  請稍後......

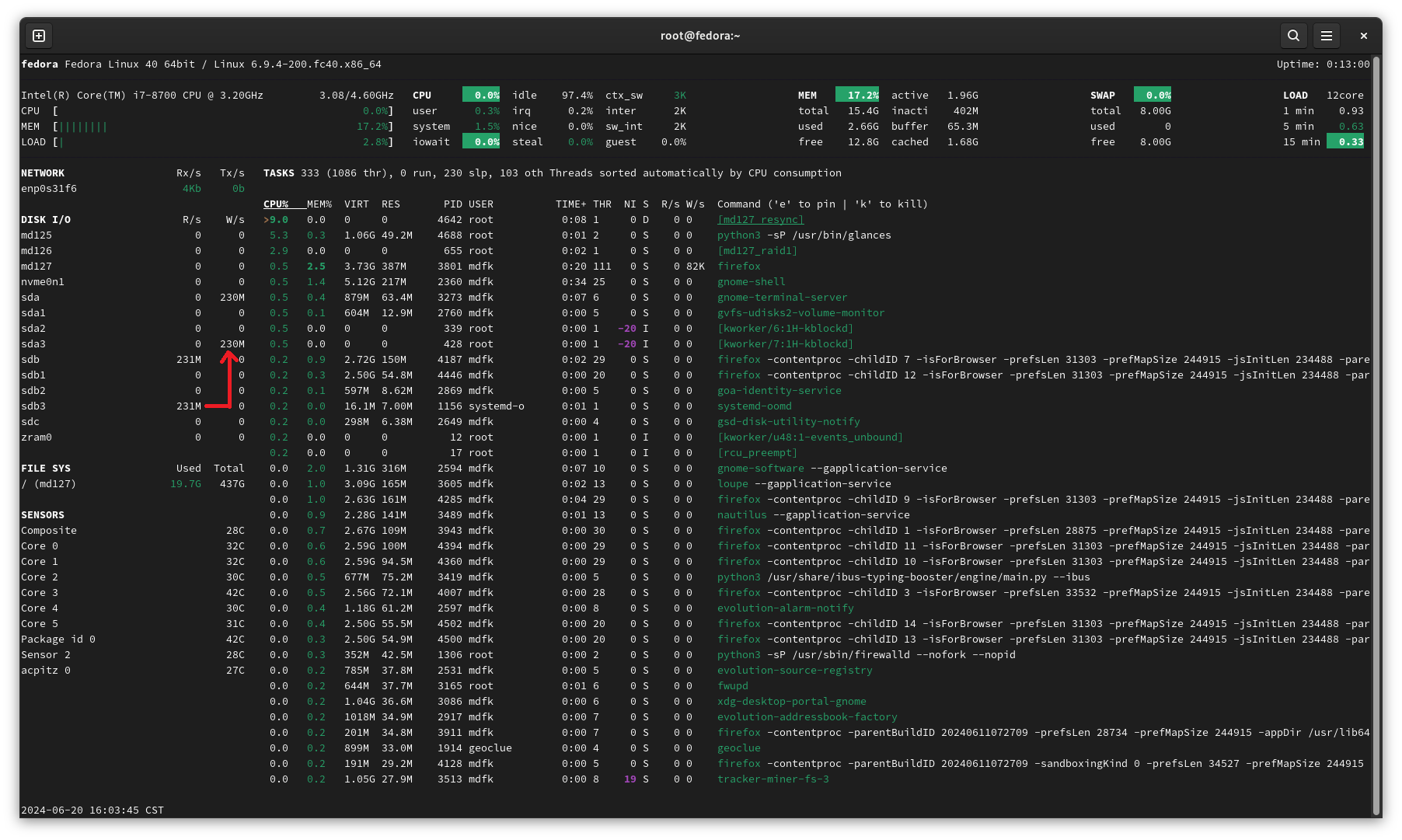

透過glances可以觀察到寫入狀況如下

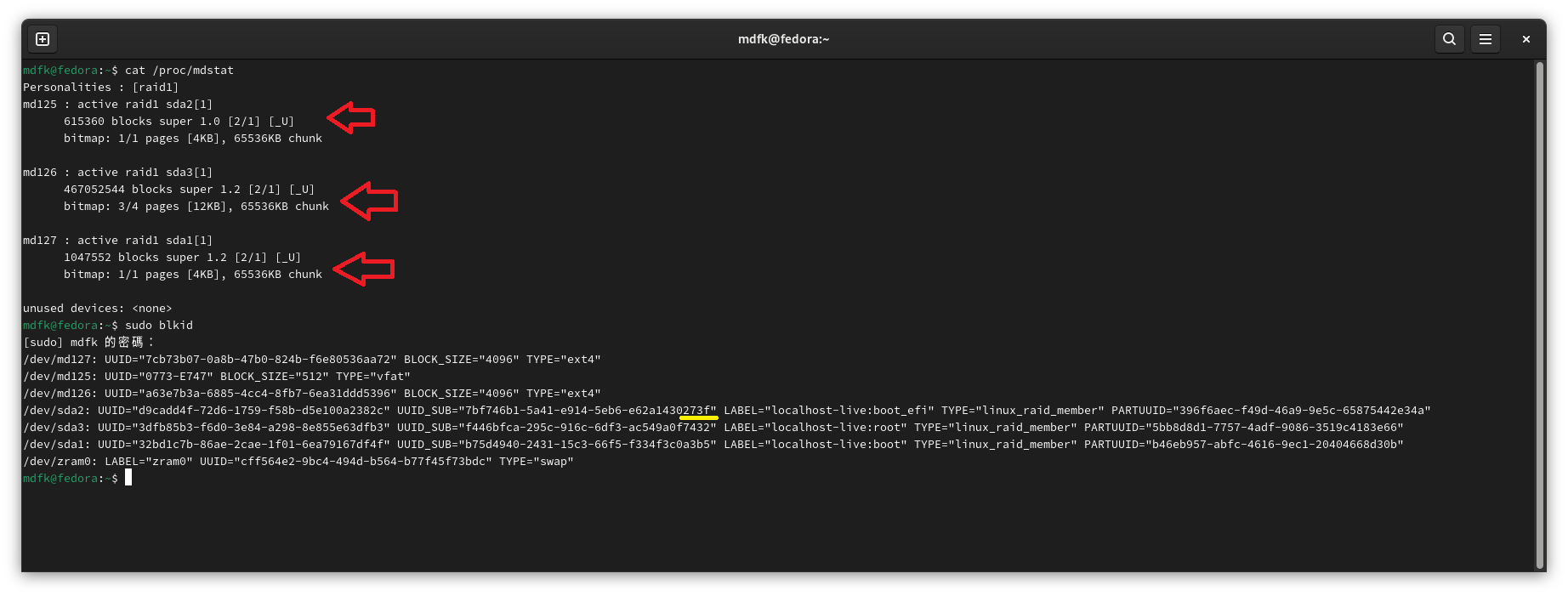

等到Raid Rebuid完成後，關機拔掉sdb (273f)，來確認一下Rebuild完成的Disk是否可以正常運作，同時透過blkid確認到磁碟UUID_SUB由原本的sda (09f3)變成sda (737f)了，但uuid還是382c沒有問題 (參照實體硬碟圖)


反過來，關機將sda (737f)拔掉，插上sdb (273f)，依樣正常開機沒有問題


如此一來便可以確信此機制能夠穩定運作沒有問題 ^^

後語

    透過以上實作，可以發現現在在UEFI環境下Linux設定Software Raid再也不像以前那麼困難了，在某些不想花大錢買中高階Server的環境下，或許可以透過這種方式獲得一定程度的Raid保護，再加上良好的備份應該也就可以符合不少使用情境，希望以上的技術分享會有幫助。
