Windows Software Raid - Legacy MBR

前言

上次寫到了Linux的Software Raid https://mdfk.goddamn.idv.tw/books/linux/page/linux-software-raid-mdadm

相對於Linux現在在UEFI Bios上Sofrware Raid設定起來很方便，現在的Windows Software Raid在UEFI Bios上操作起來就如同Legacy Bios上的Linux Software Raid一樣很麻煩，此篇先回顧一下"想當年" Legacy Bios上Windows Software Raid是如何建立的，下一篇再來談現在UEFI Bios上面如何建立。

But ...... 一定要先說在前面，在Windows 2003那個年代除非使用Hardware Raid Card否則是沒什麼更好的Raid選擇，一些最便宜的Server大多都只能用這個方式來達成資料冗餘，但在Windows Software Raid在Intel® 快速儲存技術（Intel RST / IRST / RSTe / VROC）技術出來之後，現在Windows Software Raid在實務上基本上完全沒有人會去使用，如今一台Workstation等級的機器就算沒有Harware Raid Card都完全支援Intel Software Raid，比起Windows Software Raid來說好用簡單太多Performance又好，這種Windows Software Raid可謂是時代的眼淚，所以基本上此篇分享就是個單純完全無用的技術分享。  ╮（╯＿╰）╭

設定方式

資料來源 : https://learn.microsoft.com/en-us/troubleshoot/windows-server/backup-and-storage/mirror-system-boot-partition-raid1

測試環境

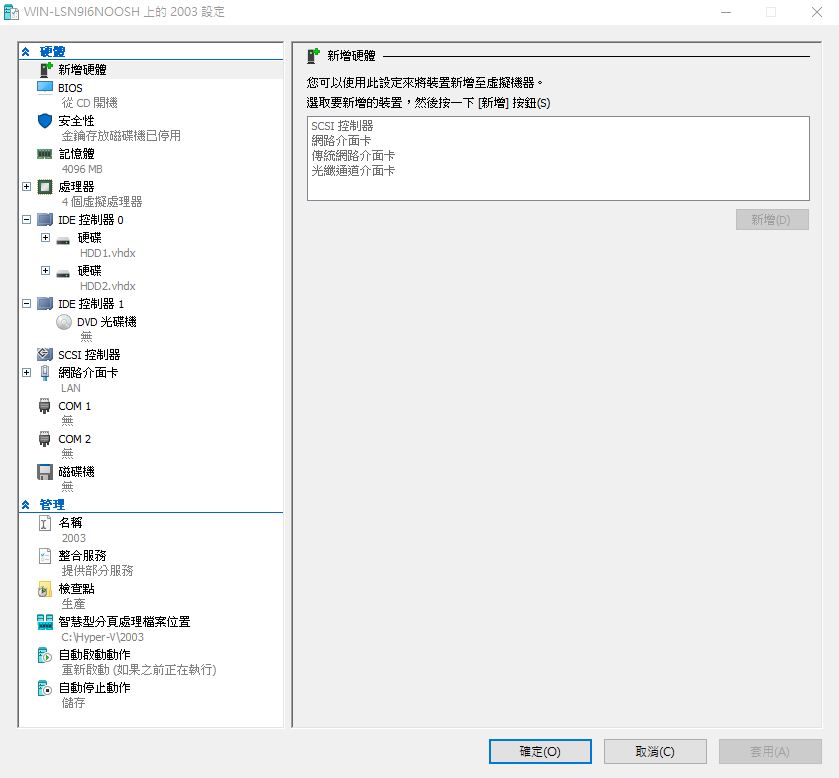

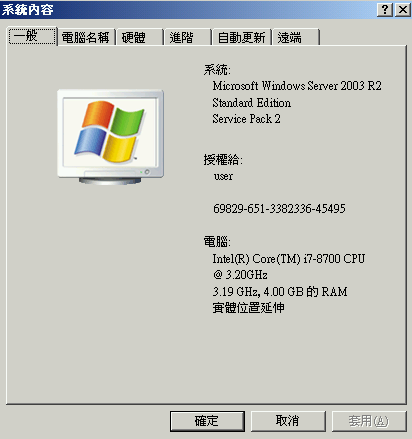

鍵人我使用Hyperv第一代來模擬Legacy Bios環境，HDD1先安裝好Windows 2003 R2 OS，HDD2為同大小完全新的HDD

建立鏡像磁碟(Mirror)

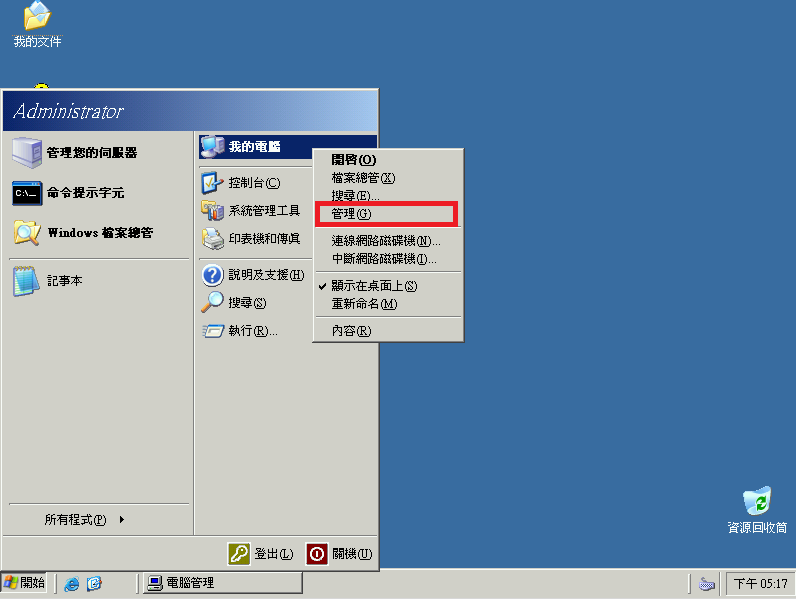

至 "電腦管理" => "磁碟管理"

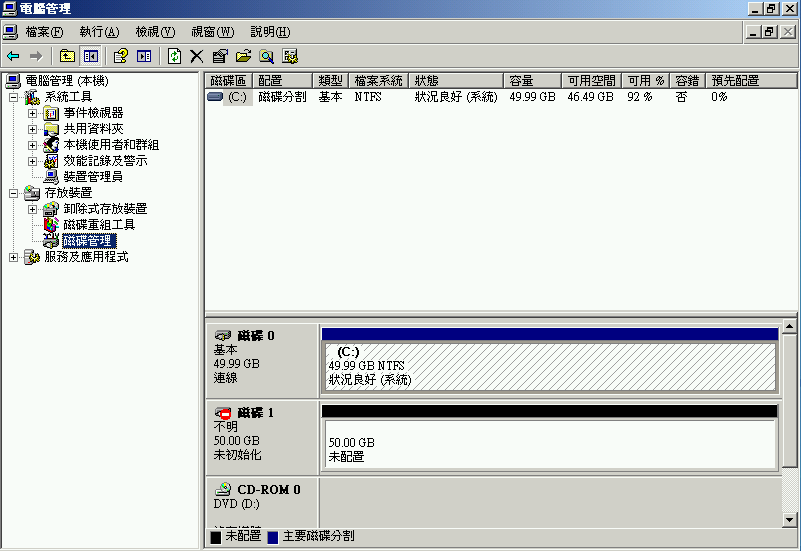

可看到 磁碟1 (HDD2) 是完全乾淨的磁碟

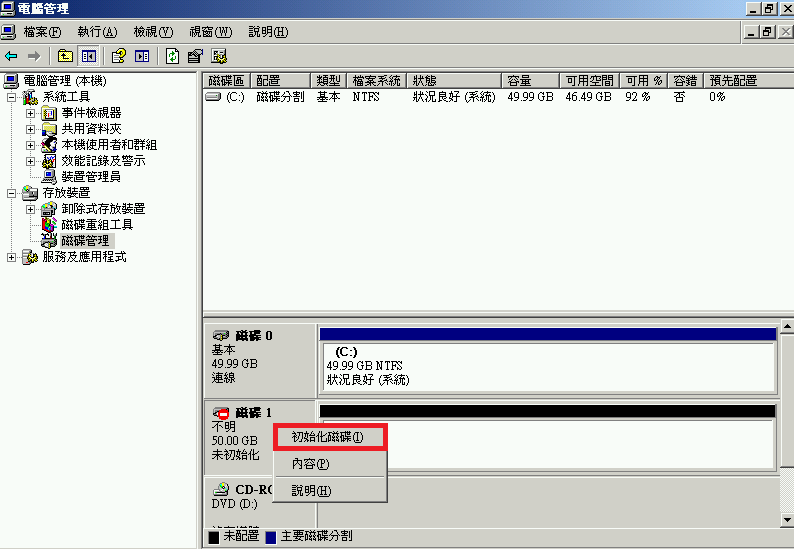

磁碟1 右鍵 => 初始化磁碟

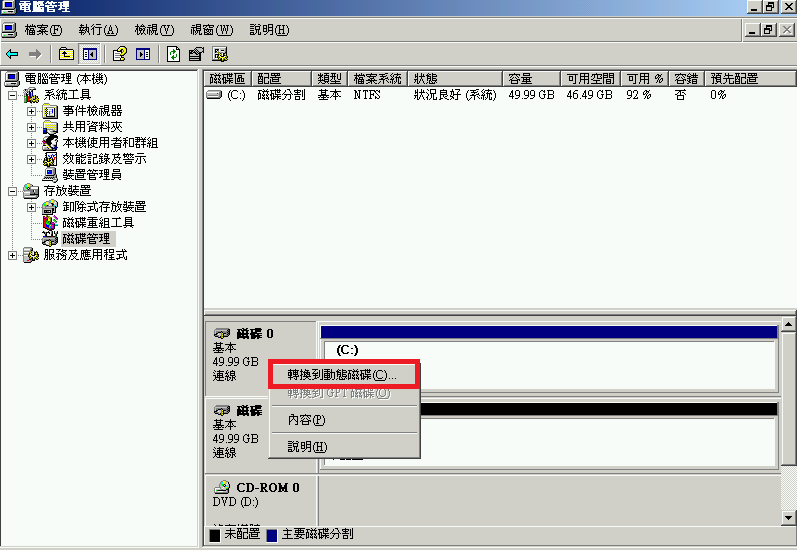

磁碟0 (HDD1) 右鍵 => 轉換成動態磁碟

將兩顆磁碟都轉換成動態磁碟，完成後將重新開機

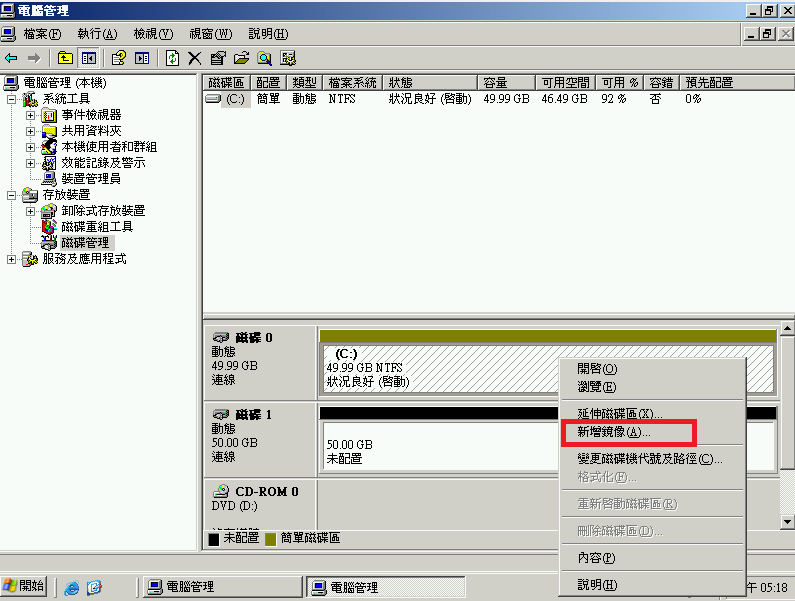

重開機後，再回到磁碟管理，磁碟0 上右鍵 "新增鏡像"

選取磁碟1(HDD2)作為鏡像目標

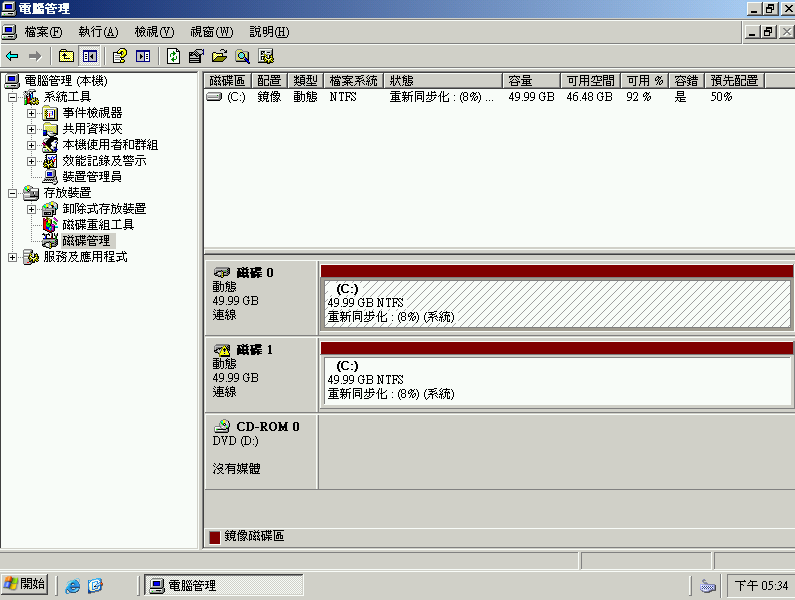

靜候Mirror同步完成

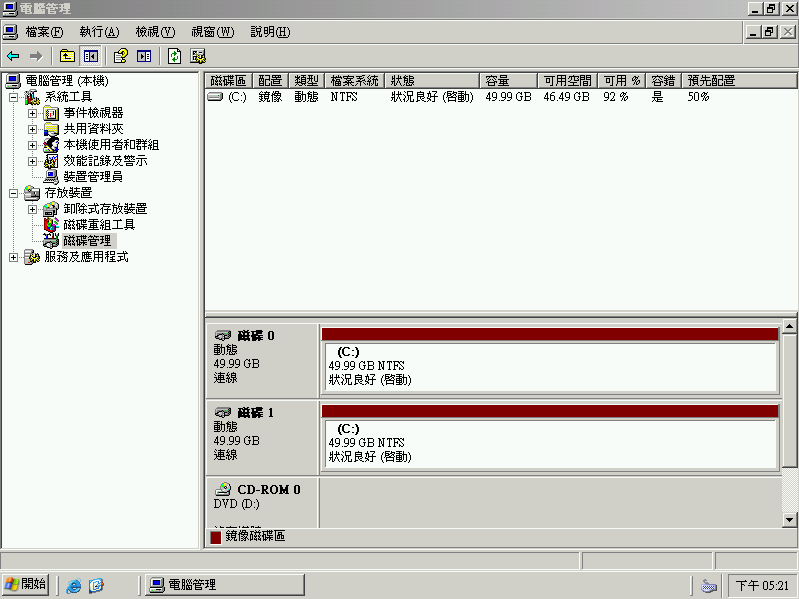

Mirror完成

磁碟故障測試

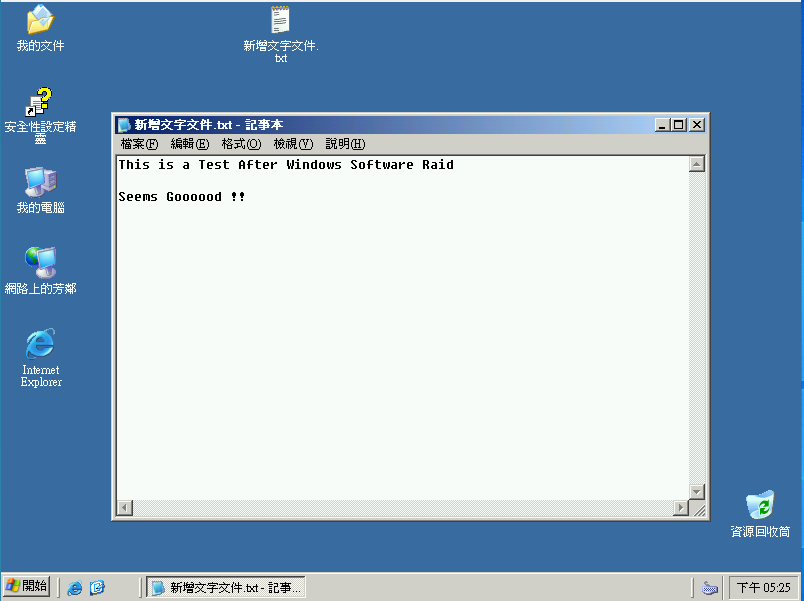

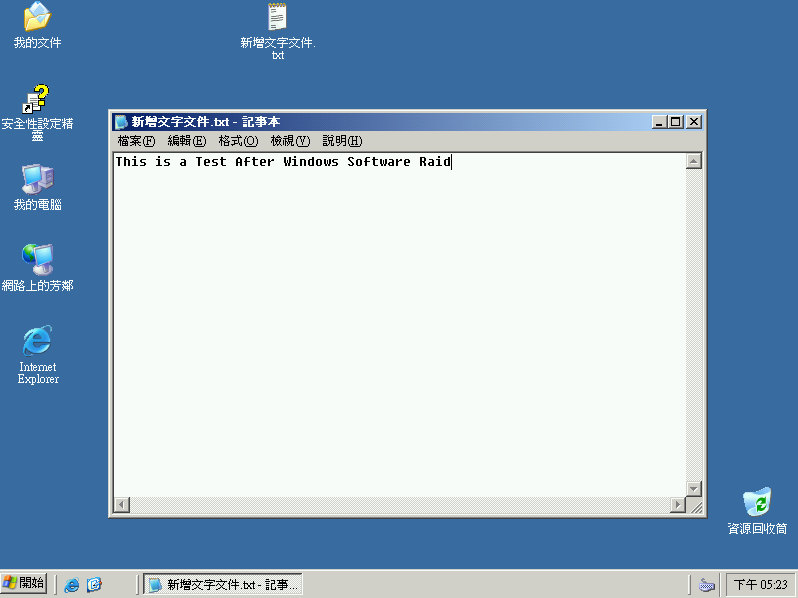

先在桌面上建立一個文字檔，來確認Raid功能是否正常

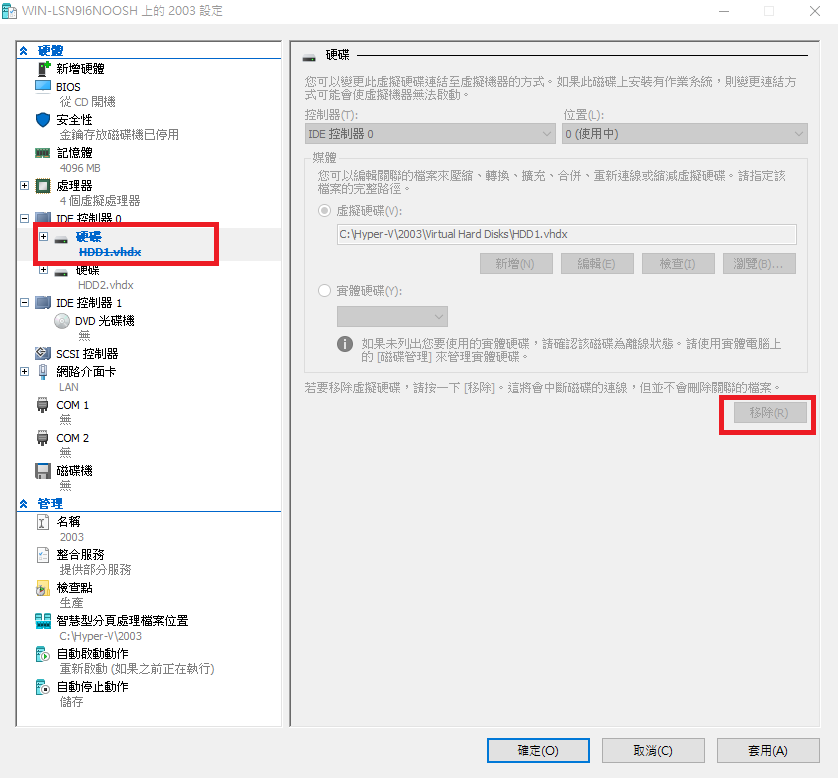

關機，將HDD1移除

開機正常，資料正確，來加上一筆資料

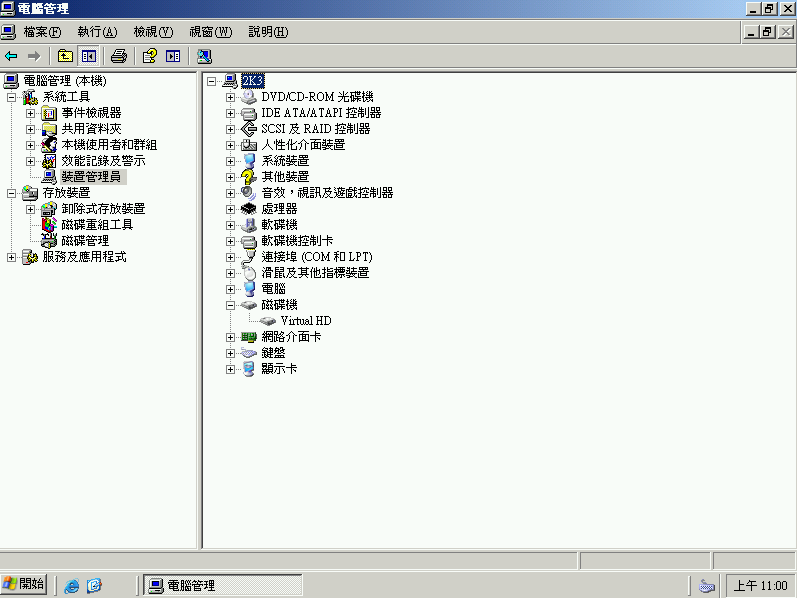

裝置管理員顯示只有一顆HDD

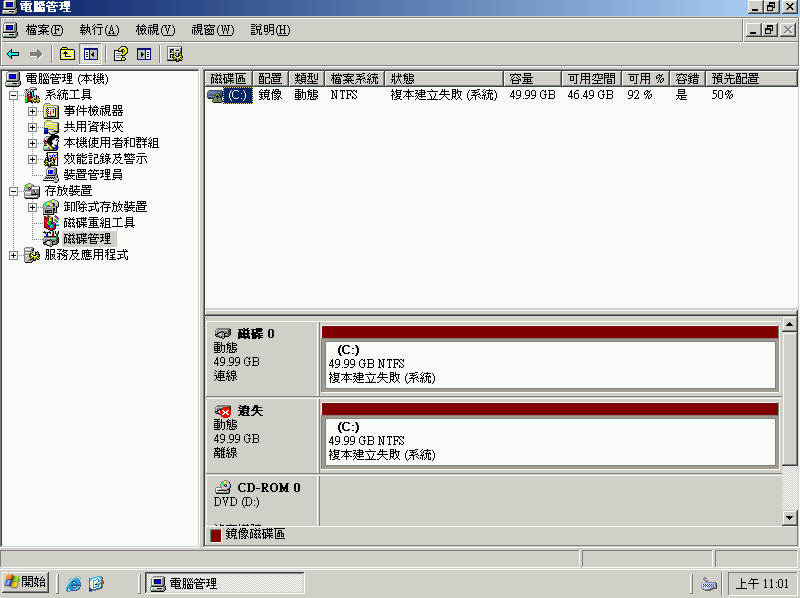

磁碟管理顯示一顆HDD遺失

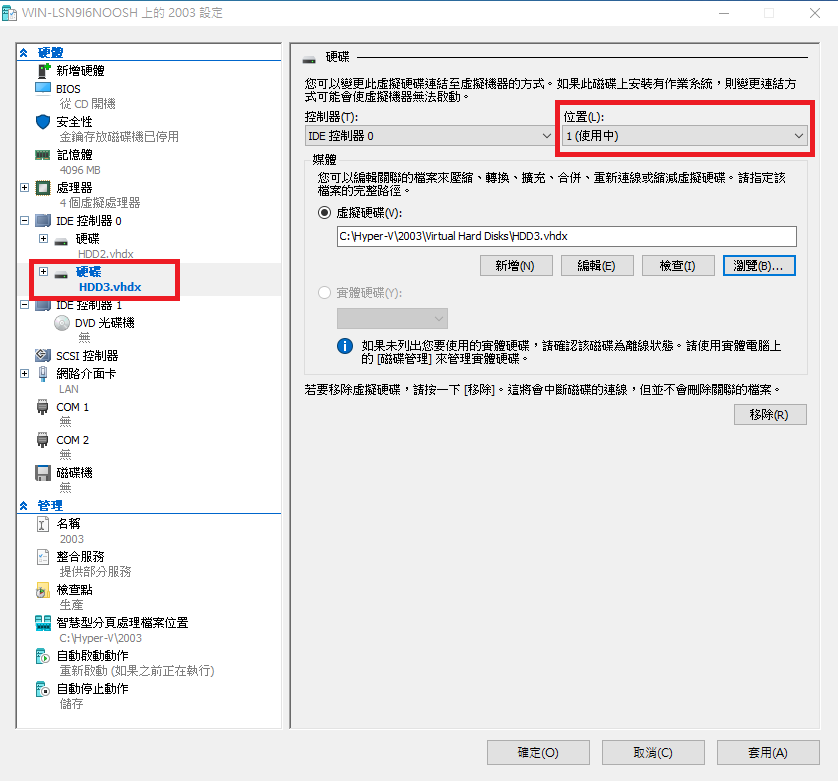

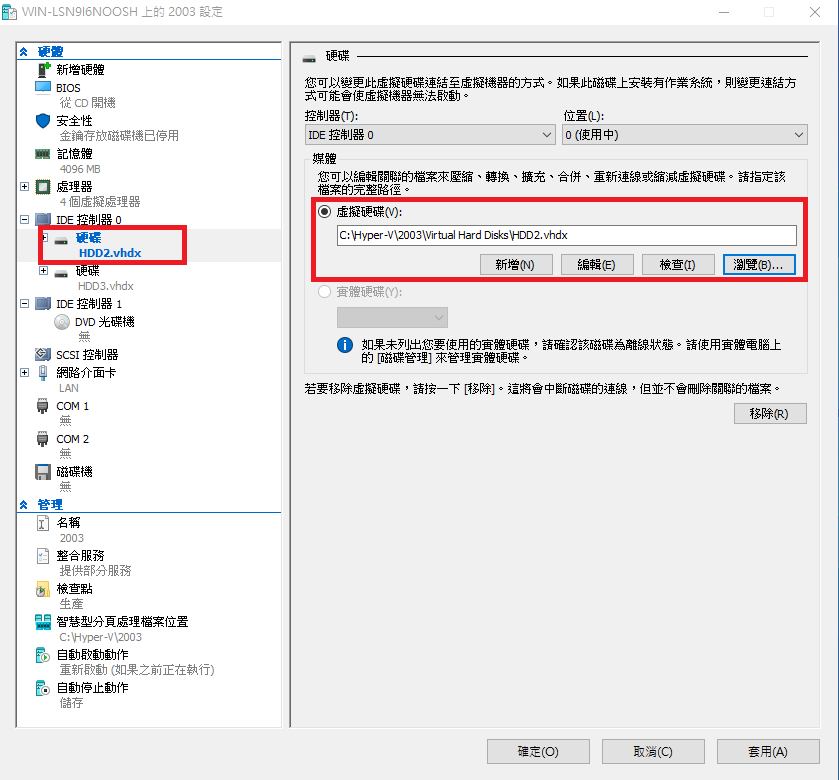

關機，我把HDD2改為IDE 0，增加一顆HDD3設為IDE 1

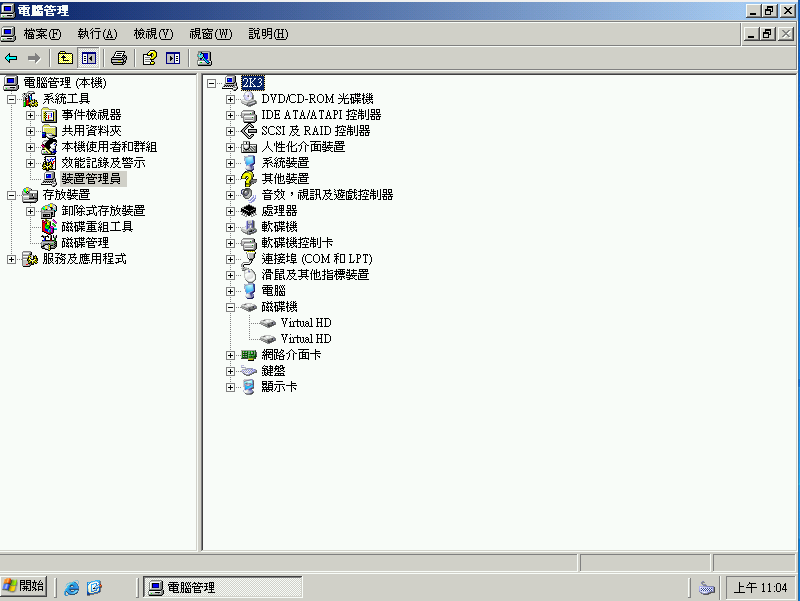

開機正常，裝置管理員顯示為2個HDD

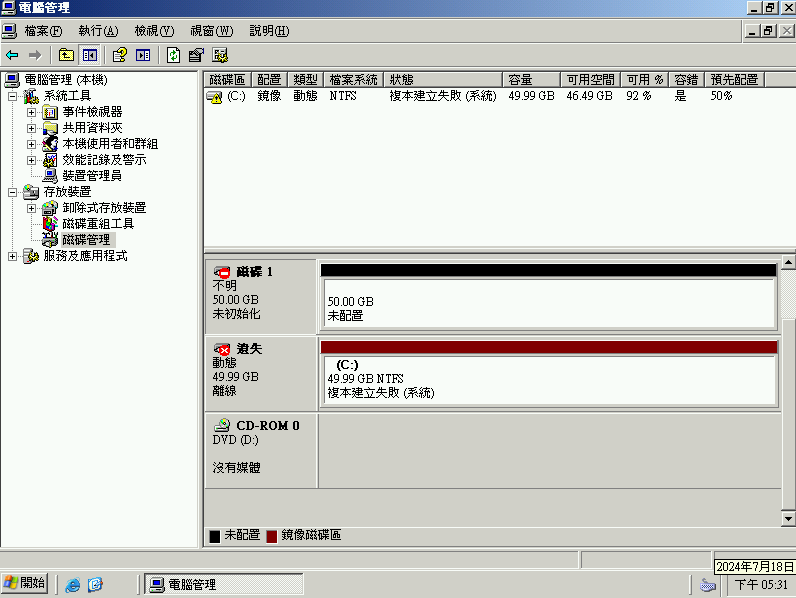

磁碟管理員顯示磁碟1 (HDD3)未配置，Mirror失敗

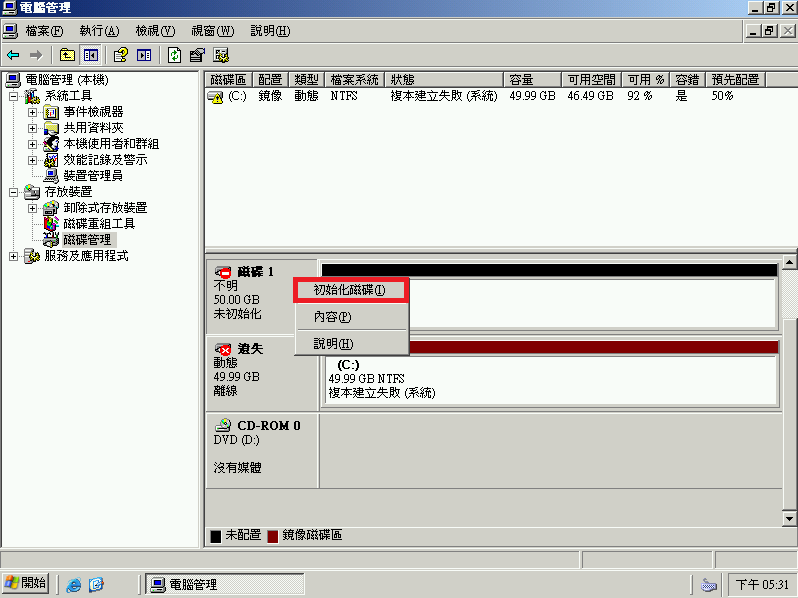

初始化磁碟1 (HDD3)

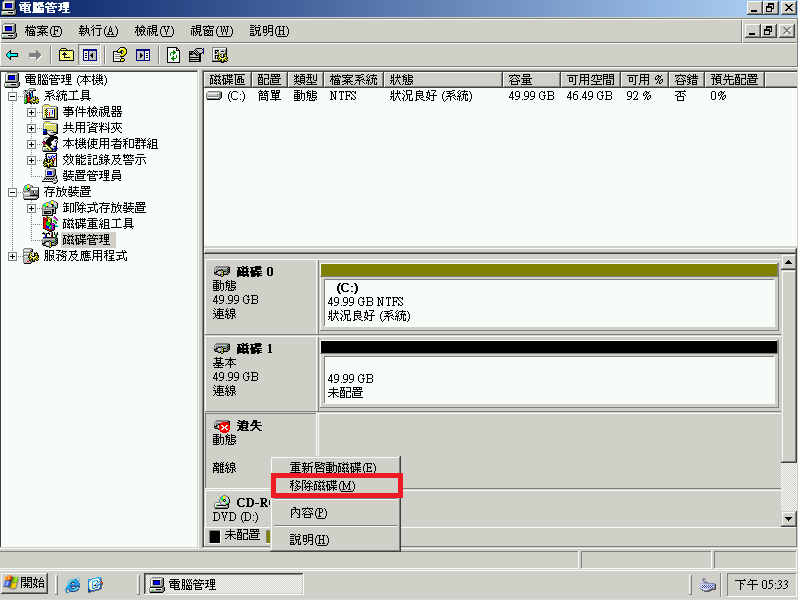

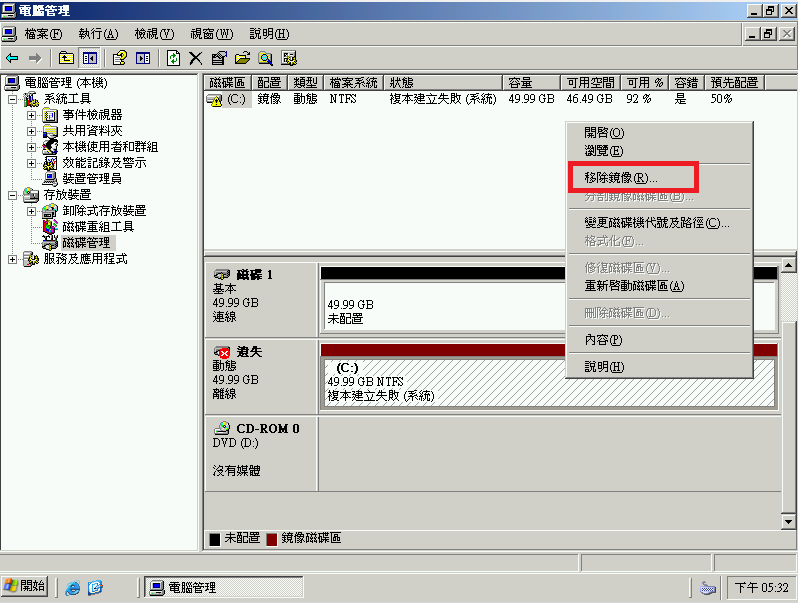

移除原本的Mirror

重建Mirror (步驟請參照上面不贅述)

切換磁碟開機與重新同步

上面展示了磁碟故障時如何重建Mirror，但如果磁碟不是全死，要如何取出磁碟檢測後讓Raid重新同步 ?

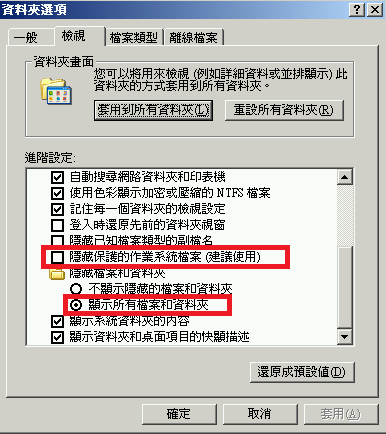

首先我們先到資料匣選項將隱藏檔顯示出來

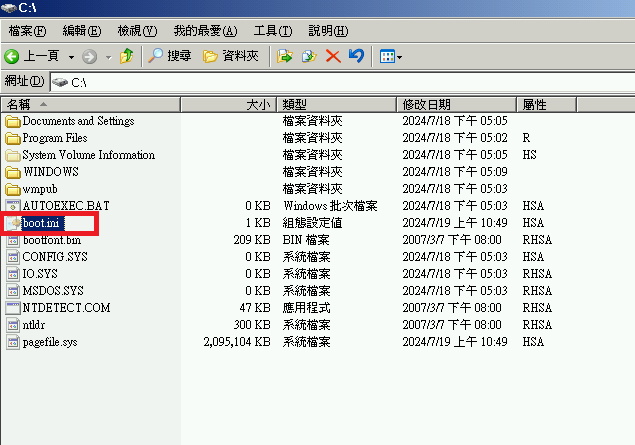

編輯C:\boot.ini

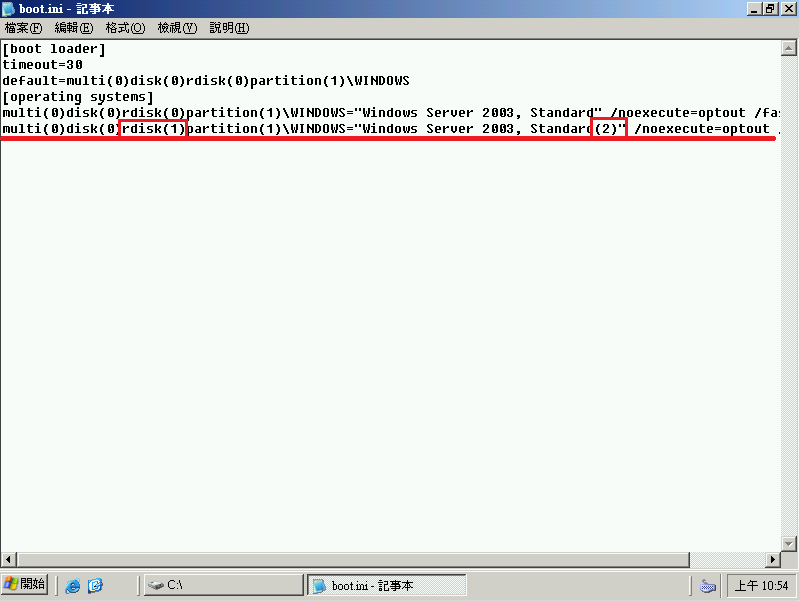

複製operating system到第二行，並修改 rdisk 與描述

重新開機，出現開機選單就可以選擇你想用哪一顆磁碟開機了，在此我們先選擇用HDD3開機

開進OS，桌面上的文字檔再加上一筆註記，我們即將測試移除HDD2

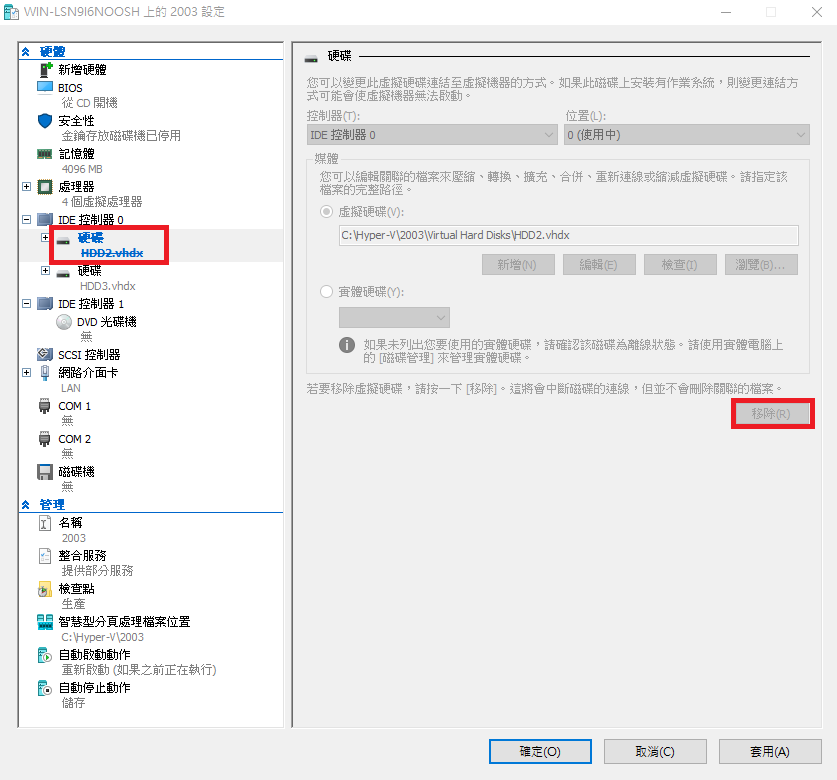

關機，移除HDD2

再次選擇使用HDD3開機

錯誤 !! 這是正常的，因為IDE 0不見了，所以原本 IDE 1 的 HDD3 在系統上被當作 IDE 0了

選擇第一個開機

開機正常，只剩下一顆HDD

HDD3被當作是"磁碟0"了 (因為是IDE 0)

確認資料正確

關機，把HDD2加回來

使用HDD2開機

BSOD !!  (ﾉﾟ0ﾟ)ﾉ~     這是正常的，因為HDD2的資料不同步

使用HDD3開機

開機正常，磁碟顯示為2

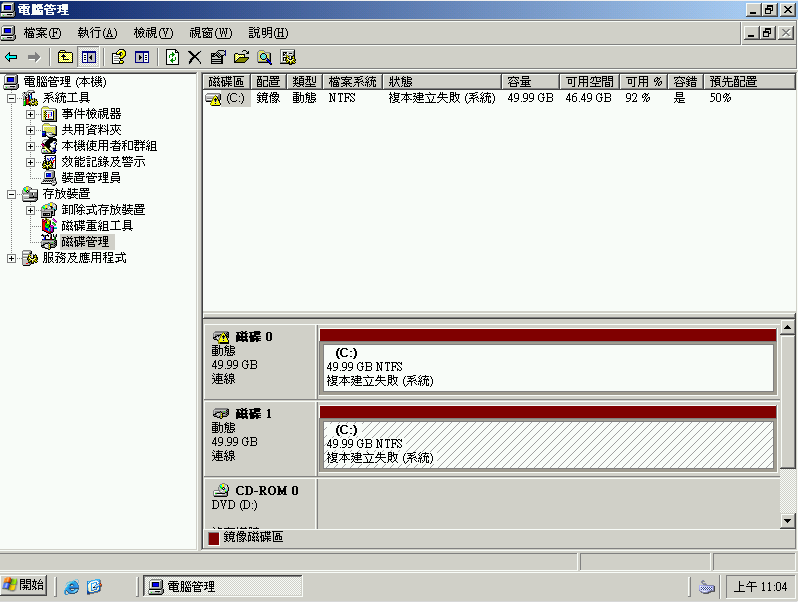

磁碟管理顯示"磁碟0" (HDD2) Raid不同步

在此我們桌面上的文字檔再加上一筆註記，我們來測試Rebuild HDD2

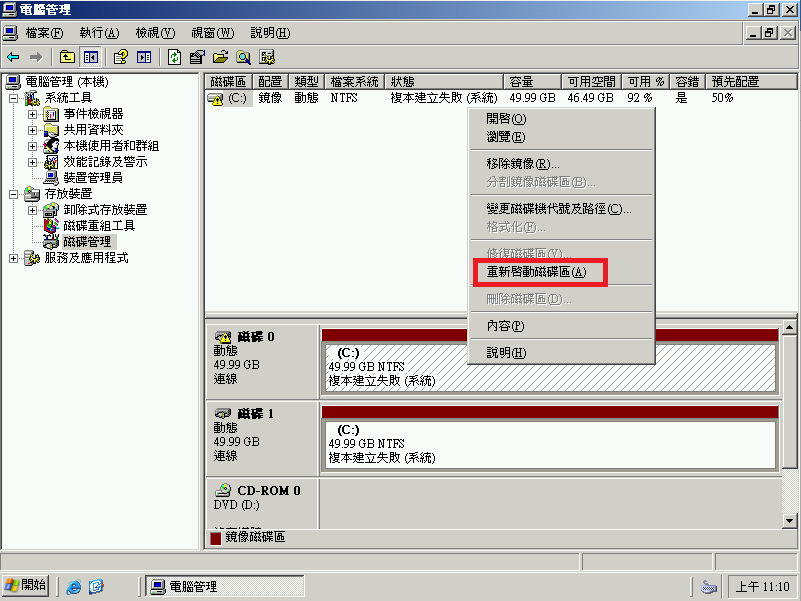

"磁碟0" (HDD2) 點選 "重新啟動磁碟區"

Raid Rebuild 中 ......

靜待Raid Rebuid完成

重新開機，選擇HDD2開機

開機正常 !! 資料正確 !! ⸜(｡˃ ᵕ ˂ )⸝♡

後話

前面說過，在Windows 2003那個年代除非使用Hardware Raid Card否則是沒什麼更好的Raid選擇，一些最便宜的Server大多都只能用這個方式來達成資料冗餘，但在Windows Software Raid在Intel® 快速儲存技術（Intel RST / IRST / RSTe / VROC）技術出來之後，現在Windows Software Raid在實務上基本上完全沒有人會去使用，如今一台Workstation等級的機器就算沒有Harware Raid Card都完全支援Intel Software Raid，比起Windows Software Raid來說好用簡單太多Performance又好，這種Windows Software Raid可謂是時代的眼淚，現在也許在某些"特殊"的情境下或許會對大家有幫助......吧 (?)

至於UEFI上設定Windows Software Raid的複雜程度就比MBR上高了不少，欲知詳情下回分解 ( ˶°ㅁ°) !!
